المحولات الفرعية المتنقلة من النوع الصندوقي

المحولات الفرعية المتنقلة من النوع الصندوقي

الوصف

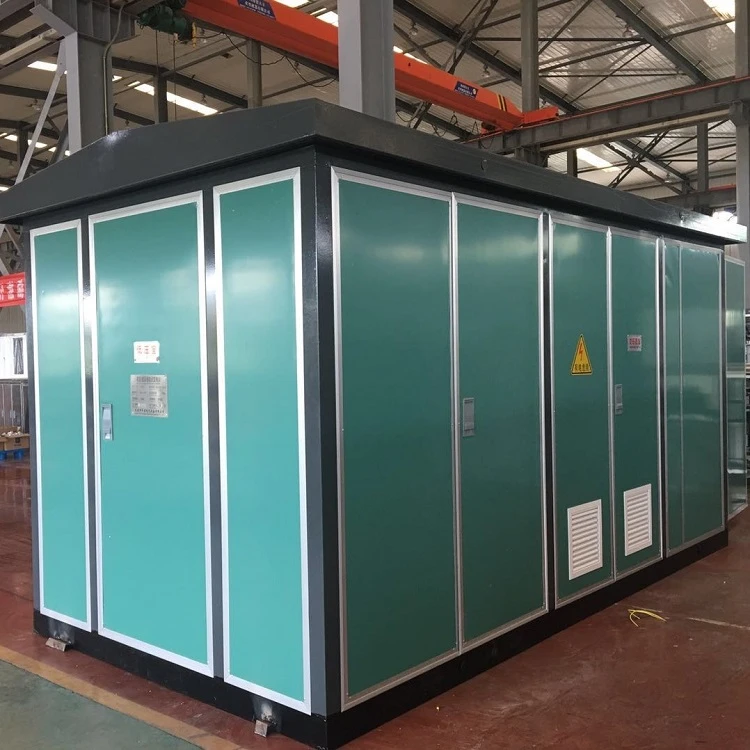

المحطة الفرعية المتنقلة من النوع الصندوقي عبارة عن جهاز توزيع طاقة متكامل مدمج يجمع بين المعدات الكهربائية ذات الجهد العالي والمحولات والمعدات الكهربائية ذات الجهد المنخفض وما إلى ذلك. هذه المحطة الفرعية من النوع الصندوقي مناسبة لنظام التيار المتردد ثلاثي الأطوار بجهد 12 كيلو فولت بتردد 50 هرتز. . يتم استخدامه في الأحياء السكنية والفنادق التجارية ومواقع البناء الكبيرة والمباني الشاهقة والمؤسسات الصناعية والتعدين وأماكن أخرى بتكوين قدرة 2500 كيلو فولت أمبير وأقل.

شروط الاستخدام:

الارتفاع: أقل من أو يساوي 1000 متر

سرعة الرياح: أقل من أو تساوي 34 م / ث (لا تزيد عن 700 باسكال)

درجة الحرارة المحيطة: درجة الحرارة العظمى زائد 40 درجة ، ودرجة الحرارة الصغرى -35 درجة ؛

الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95 بالمائة ، المتوسط الشهري لا يزيد عن 95 بالمائة

مقاومة الاهتزاز: تسارع أفقي لا يزيد عن 0. 4 م / ث 2 ، تسارع رأسي 0. 15 م / ث 2

ميل موقع التثبيت: لا يزيد عن 3 درجات

قم بالتركيب في مكان خالٍ من الحريق وخطر الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزازات الشديدة.

إذا تم تجاوز الشروط المذكورة أعلاه ، يمكنك التفاوض مع الشركة.

ح حجرة الجهد	العنصر	وحدة	معامل
	تردد مصنف	هرتز	50/60 هرتز
	الفولطية	ك	3.3 كيلوفولت ، 6. 0 كيلوفولت ، 6.6 كيلوفولت	10 كيلو فولت 11 كيلو فولت 13.8 كيلو فولت 15 كيلو فولت 20 كيلو فولت 22 كيلو فولت	30 كيلو فولت 33 كيلو فولت 35 كيلو فولت 36 كيلو فولت
	أقصى جهد خدمة	ك	7.2 كيلو فولت	12 كيلو فولت ، 24 كيلو فولت	40.5 كيلو فولت
	التصنيف الحالي	A	400 ، 630 ، 1000 ، 1250 ، 1600 ، 2000 ، 2150 ، ... إلخ
	نقل التيار	A	1200 -3150 A
	1MIN تردد الطاقة يتحمل الجهد ، مرحلة الأرض	ك	42/48, 85/95
	1MIN تردد الطاقة يتحمل الجهد ، المرحلة / الكسر
	بيل	ك	75/85, 170/185
	تصنيف كسر الدائرة الحالية	كا	20, 31.5
حجرة المحولات	الفولطية	ك	3.3 كيلوفولت ، 6. 0 كيلوفولت ، 6.6 كيلوفولت	10 كيلو فولت 11 كيلو فولت 13.8 كيلو فولت 15 كيلو فولت 20 كيلو فولت 22 كيلو فولت	30 كيلو فولت 33 كيلو فولت 35 كيلو فولت 36 كيلو فولت
	قدرة الطاقة المقدرة	كيلو فولت أمبير	200 كيلو فولت أمبير حتى 2.5 ميجا فولت أمبير
	نطاق التنصت	نسبه مئويه	± 2 × 2.5 بالمائة ، ± 5 بالمائة
	مجموعة المتجهات		ين 0 ، Dyn11
	معاوقة ماس كهربائى	نسبه مئويه	4.0 , 4.2, 4.5, 6, 8
مقصورة الجهد المنخفض	الفولطية	V	220, 380, 400, 415, 433, 440, 660, 690,800
	التصنيف الحالي للدائرة الرئيسية	A	50 -4000
	فرع الحالي	A	5-800
نسيج	مستوى الحماية
	مقصورة HV		IP33 ، IP65 ..
	حجرة الجهد المنخفض		IP33
	حجرة المحولات		IP23
	مستوى الضوضاء	ديسيبل	أقل من أو يساوي 50
