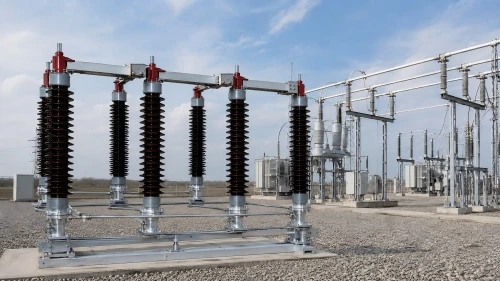

لماذا يتم استخدام معدات 126 كيلو فولت في نظام طاقة 110 كيلو فولت؟

افتح مواصفات محطة فرعية بقدرة 110 كيلوفولت، وقد يدرج جدول المعدات-الأساسي قاطع فصل بقدرة 126 كيلوفولت، أو قاطع دائرة بقدرة 126 كيلوفولت، أو حتى حاوية GIS بقدرة 126 كيلوفولت. بالنسبة للمهندس، السؤال ليس ببساطة لماذا 126 أكبر من 110. السؤال الحقيقي هو ما إذا كان جهد النظام وفئة المعدات المختارة ومستويات تحمل العزل المطلوبة تنتمي إلى نفس جدول الجهد المعتمد.

يجب التحقق من هذه العناصر الثلاثة معًا. العطاء الذي ينص على أن "مجموعة المفاتيح الكهربائية 110 كيلو فولت" فقط غير مكتمل للشراء: يجب أن يوضح أيضًا تصنيف المعدات، وقوة-التردد والبرق-مستويات تحمل النبضات، وواجبات الدائرة القصيرة-، وظروف الخدمة، ومعيار المنتج لكل جهاز. وهذا مهم بشكل خاص عند مقارنة عطاءات رابطة الدول المستقلة وأفريقيا والشرق الأوسط التي قد تجمع بين الممارسات الوطنية ومواصفات المرافق ومراجع اللجنة الانتخابية المستقلة.

110 كيلو فولت و126 كيلو فولت تصف مراجع التصميم المختلفة

ولهذا السبب يجب أن تحدد مواصفات الشراء كلا من جهد النظام الاسمي وتقييم المعدات المطلوبة. إن كتابة "فاصل 110 كيلو فولت" فقط يمكن أن يترك مجالًا لتفسيرات مختلفة، خاصة عندما يقوم الموردون بمقارنة الممارسات الوطنية أو جداول المناقصات من مناطق مختلفة.

لماذا يكون تصنيف المعدات أعلى من جهد النظام الاسمي؟

· جهد النظام ليس ثابتًا تمامًا.يمكن لتنظيم الشبكة وظروف التحميل والتشغيل أن تحرك الجهد الفعلي أعلى أو أقل من القيمة الاسمية مع البقاء ضمن الحدود المسموح بها للنظام.

· يجب أن تكون المعدات متوافقة مع متطلبات العزل الخاصة بالنظام.يتم استخدام فئة الجهد الكهربي للمعدات مع تردد الطاقة المحدد- ومستويات تحمل النبضات. الرقم 126 كيلو فولت وحده لا يحل محل قيم العزل الكهربائي.

· فئات الجهد الموحدة تبسط تنسيق المعدات.يجب تحديد قطع الاتصال وقواطع الدائرة ومحولات الأجهزة ومانعات الصواعق ودعامات الحافلات والمعدات الأساسية الأخرى من جدول جهد المشروع المتوافق.

· تختلف الممارسات الوطنية وممارسات المشاريع.يتم استخدام فئة المعدات 126 كيلو فولت في بعض مواصفات 110 كيلو فولت، في حين قد تظهر قيمة موحدة أخرى في مشروع تحكمه ممارسة وطنية أو دولية مختلفة.

ما هي معايير IEC التي تحدد إطار الاختيار؟

يستخدم جدول المعدات ذات الجهد العالي-عادةً مجموعة من المعايير بدلاً من مستند واحد. المراجع التالية تجيب على أسئلة هندسية مختلفة. ويصف إدراجها هنا نطاقها المنشور؛ ولا تدعي أن Fengyuan Power GW4-126 معتمد أو تم اختباره لهذه الإصدارات الحالية.

الصفحات الرسمية لنطاق IEC:IEC 60038:2009+A1:2021 | إيك 60071-1:2019 | إيك 60071-2:2023 | IEC 62271-1:2017+A1:2021 | IEC 62271-102:2018+A1:2022 | إيك 62271-203:2022

هل 126 كيلو فولت عالمي لكل مشروع 110 كيلو فولت؟

لا، لا ينبغي للمورد أن يفترض أن كل مشروع بقدرة 110 كيلوفولت يتطلب تلقائيًا معدات بقدرة 126 كيلوفولت. القيمة الصحيحة تأتي من العطاء ومعيار المرافق وجدول الجهد الوطني أو الدولي المعمول به. قد تستخدم بعض المستندات بجهد 110 كيلو فولت قيمة جهد أخرى للمعدات، ولا ينبغي التعامل مع المعدات بجهد 123 كيلو فولت و126 كيلو فولت على أنها قابلة للتبديل دون الحصول على موافقة فنية من المشتري.

بالنسبة للمناقصات التي تخضع لرقابة IEC-، يجب على المشتري تحديد قيمة الجهد الكهربي ومستويات العزل المحددة في الجدول الفني. بالنسبة لمشاريع رابطة الدول المستقلة وأفريقيا والشرق الأوسط، من المهم بشكل خاص مراجعة العطاء الكامل بدلاً من ترجمة جهد النظام مباشرة إلى نموذج المعدات. يجب أن يكرر عرض الأسعار فئة الجهد المطلوبة ويدرج كل انحراف أو توضيح.

ما هي معدات المحطات الفرعية التي قد تحمل تصنيف 126 كيلو فولت؟

عندما يستخدم مشروع فئة 126 كيلو فولت لتركيب 110 كيلو فولت، فقد يظهر التعيين عبر العديد من جداول المعدات الأساسية-، بما في ذلك:

· الفواصل الخارجية ومفاتيح التأريض.

·قواطع دوائر الجهد العالي-.

· محولات التيار ومحولات الجهد.

· مانعات الصواعق ومجموعات العزل المرتبطة بها.

· دعامات قضبان التوصيل، والبطانات وغيرها من المعدات التي يجب أن يتطابق تنسيق عزلها مع تصميم المحطة الفرعية.

لا تعني علامة الجهد نفسها أن هذه المنتجات تؤدي نفس الوظيفة. يوفر جهاز الفصل عزلًا مرئيًا ولا يعد بديلاً لقاطع الدائرة الكهربائية. يجب اختيار كل جهاز وفقًا لمعايير المنتج الخاصة به ومتطلبات واجب التبديل والاختبار.

جهاز الفصل الخارجي GW4-126 كمثال عملي

والمثال العملي هوGW4-126 فاصل الجهد العالي الخارجي. تحدد بيانات المصدر الخاصة به تطبيق نظام اسمي 110 كيلو فولت، وتصنيف معدات 126 كيلو فولت، وتردد 50 هرتز، وخيارات التيار المقدرة -630 أمبير، و1250 أمبير، و1600 أمبير، و2000 أمبير. يهدف جهاز الفصل إلى إنشاء أو قطع دوائر نشطة فقط في ظل ظروف عدم التحميل-وتوفير فجوة عزل مرئية للفحص والصيانة.

GW4-126 فاصل الجهد العالي الخارجي

يختلف تيار التحمل للذروة المقدرة والقصيرة-مع الإصدار الحالي المقدر-المحدد. ويجب التحقق منها وفقًا لجدول بيانات GW4-126 الدقيق وجدول الدائرة القصيرة للمشتري بدلاً من استنتاجها من تصنيف الجهد الكهربي 126 كيلو فولت.

ملاحظة حالة هندسية: توسيع المحطة الفرعية بجهد 110 كيلو فولت في أذربيجان

يحدد سجل المشروع المتاح توسعة محطة فرعية بجهد 110 كيلو فولت في أذربيجان لمقاول الهندسة والمشتريات والبناء. ويؤكد المعدات الأساسية الموردة التالية:

التفسير الهندسي: يستخدم نفس سجل التوسعة 110 كيلو فولت كلاً من ملصقات 110 كيلو فولت و126 كيلو فولت عبر خطوط المعدات المختلفة. وهذا هو بالضبط السبب وراء كون جدول مستوى الجهد والعزل للمشروع-أكثر موثوقية من التحديد حسب اسم المنتج وحده. نظرًا لأنه تم تحديد مفاتيح الفصل الخارجية عند 2000 أمبير، فإن الجدول الزمني المعتمد سيحتاج أيضًا إلى تنسيق واجبات الدائرة المستمرة-التيار والقصيرة- مع تصميم ساحة التبديل.

كيفية اختيار فاصل خارجي 126 كيلو فولت

فئة الجهد هي فقط الفلتر الأول. أرسل المعلومات التالية إلى الشركة المصنعة قبل تأكيد النموذج أو عرض الأسعار:

· ينطبق الجدول الزمني والجهد.اذكر جهد النظام الاسمي وتصنيف المعدات المطلوبة ومستويات العزل المحددة.

التصنيف الحالي.قم بتأكيد المهمة الحالية المستمرة-والترتيب الطرفي المطلوب.

·تحمل الدائرة القصيرة-الخدمة.توفير ذروة تحمل التيار، وفترة تحمل التيار القصير-والتيار والمدة.

·ترتيب مفتاح التأريض-.لا يحدد أي مفتاح تأريض، من النوع I، أو النوع II، أو ما يعادله من متطلبات المشتري، بالإضافة إلى متطلبات التشابك.

· متطلبات العازل والتلوث.تأكد من العزل الخزفي أو المركب، ومتطلبات مسافة الزحف-ودرجة خطورة تلوث الموقع.

· آلية التشغيل.تحديد التشغيل اليدوي أو المحرك، وجهد التحكم، والاتصالات المساعدة ومتطلبات التحكم المحلية/عن بعد.

· شروط الموقع.توفير الارتفاع والحد الأدنى والحد الأقصى لدرجة الحرارة والرياح والجليد والزلازل وغيرها من البيانات البيئية.

· البيانات الميكانيكية والواجهة.تأكد من تباعد الطور والأحمال الطرفية والموصلات والفولاذ الداعم ورسم الترتيب العام-المعتمد.

· التوثيق.قم بإدراج الرسومات المطلوبة وتقارير الاختبار والشهادات وخطة الفحص واللغة ومتطلبات البلد -الوجهة.

أخطاء الاختيار الشائعة

·معاملة جهد 126 كيلو فولت كجهد تشغيل عادي للشبكة.

· بافتراض أن جهد 126 كيلو فولت إلزامي لكل مشروع 110 كيلو فولت.

·اختيار المنتج حسب الجهد والتيار المقنن مع تجاهل -مستويات تحمل الدائرة القصيرة ومستويات العزل.

· توقع أن يقوم جهاز الفصل بمقاطعة تيار الحمل أو تيار العطل مثل قاطع الدائرة.

· نسخ الرقم القياسي القديم في العرض دون التحقق من النسخة الحالية المعمول بها للعطاء.

· استخدام صورة التطبيق التي تم إنشاؤها كدليل على التثبيت الفعلي للمشروع.

التعليمات

1. هل 126 كيلو فولت هو نفس 110 كيلو فولت؟

لا، في هذا السياق، 110 كيلو فولت هو الجهد الاسمي للنظام و126 كيلو فولت هو تصنيف جهد المعدات الذي اختاره المشروع. يصفون مراجع التصميم ذات الصلة ولكن المختلفة.

2. هل يمكن استخدام معدات 126 كيلو فولت في كل نظام 110 كيلو فولت؟

ليس تلقائيا. يجب أن يتوافق تصنيف المعدات ومستويات العزل والمعايير المطبقة مع مواصفات المشتري وممارسة المرافق.

3. ما هو الفرق بين معدات 123 كيلو فولت و126 كيلو فولت؟

قد تظهر كلتا القيمتين في وثائق مشروعات فئة 110 كيلو فولت-في ظل ممارسات توحيد مختلفة. ولا يجوز استبدالها ببعضها البعض دون مراجعة العطاء وجدول العزل وموافقة المشتري.

4. هل يمكن لـ GW4-126 مقاطعة تحميل التيار؟

لا. تصف بيانات المنتج المقدمة GW4-126 كفاصل للتشغيل في ظل ظروف عدم التحميل- ولتوفير عزل مرئي. يجب أن يتم تنفيذ الحمل وانقطاع تيار العطل بواسطة جهاز التبديل المناسب، وهو عادة قاطع الدائرة الكهربائية.

5. ما هي تكوينات GW4-126 المتوفرة؟

تؤكد المعلومات المقدمة خيارات العوازل المصنوعة من البورسلين والمركب، وترتيبات مفاتيح التأريض من النوع الأول والنوع الثاني -، وآليات محرك CS17 اليدوية ومحرك CJ6، وإصدار -مقاوم للتلوث. يجب تأكيد التوفر النهائي للتقييم المطلوب وشروط المشروع.

6. ما الذي يجب تضمينه في الاستفسار؟

أرسل مواصفات المشروع، والجهد المقدر، والتيار المقنن، ومدة التحمل القصوى والقصيرة-، ومستويات العزل، وترتيب التأريض، والآلية، وجهد التحكم، وظروف الموقع، والكمية، وبلد الوجهة، والمستندات المطلوبة.

خاتمة

إن تصنيف المعدات 126 كيلو فولت في مشروع 110 كيلو فولت لا يشكل تناقضًا، ولكنه لا يكفي أيضًا للموافقة على العرض. يجب أن يكون المهندس قادرًا على تتبع الاختيار من جدول جهد النظام إلى فئة المعدات ومستويات العزل وواجبات الدائرة -التيارية والقصيرة ووظيفة التبديل وظروف الخدمة والواجهات وأدلة الاختبار الداعمة. إن إمكانية التتبع هذه أكثر أهمية من رقم الطراز وحده.
