33 / 0. 8Kv 50Hz 5000Kva محول توزيع الطاقة المغمور بالزيت

1 ، ما هو محول مغمور بالزيت؟

المحول المغمور بالزيت ، المعروف أيضًا باسم المحول المغمور بالزيت ، هو جهاز محول يستخدم تبريد الزيت لتقليل درجة حرارة المحول. على عكس المحولات الجافة ، يتم تثبيت الجسم الرئيسي لمحول مغمور بالزيت في خزان زيت فولاذي ملحوم مملوء بزيت عازل. عند تشغيل محول مغمور بالزيت ، يتم أولاً تحويل الحرارة من الملف وقلب الحديد إلى زيت عازل ثم إلى وسط تبريد. حسب السعة ، يمكن تقسيمها إلى محول تبريد مجاني مغمور ومحول تبريد هواء قسري مغمور.

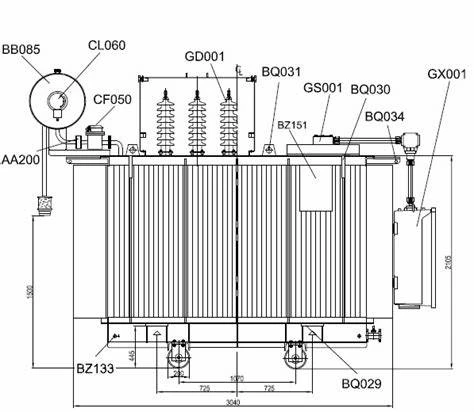

2 ، هيكل ومبدأ العمل للمحولات المغمورة بالزيت

المحولات المغمورة بالزيت تشبه هيكليًا المحولات وهي أحد أنواع المحولات المصنفة وفقًا لشكل العزل الخاص بنواة الحديد. لذلك ، لديها ميزات يمكن التعرف عليها للملفات المغمورة بالزيت ، والتي يمكن أن تقلل من خريطة الحرارة للمعدات بالداخل.

تتكون المكونات الأساسية للنوع المغمور بالزيت من قلب مغناطيسي ، ولفائف ، وبطانات. يوفر اللب المغناطيسي مسارًا للتدفق المغناطيسي. يخلق اللف مجالًا مغناطيسيًا يتكون من ملف موصل ملفوف حول قلب حديدي ومعزول بحاجز من الورق المقوى وطبقة واقية. يزيد سمك طبقة العزل المتعرجة مع زيادة الجهد. يربط البطانة ملف المحول بالمحطة الفرعية.

تستخدم محولات الزيت لتوزيع الطاقة أو المحطات الفرعية. يتم غمر قلبها وملفاتها في الزيت ، والذي يمكن أن يبرد ويعزل. يدور الزيت عبر الأنابيب الموجودة في الملف وحول مكونات الملف والقلب الحديدي من خلال الحمل الحراري. يتم تبريد الزيت خارجيًا بواسطة خزان الوقود بقيم مصنفة منخفضة ، وبواسطة مبرد بالهواء بقيم عالية التصنيف.

3 ، أنواع المحولات الزيتية المغمورة

هناك نوعان رئيسيان من المحولات المغمورة بالزيت: محول أحادي الطور ومحول ثلاثي الطور.

أ.محول مغمور بالزيت أحادي الطور

ب. محول مغمور بالزيت على ثلاث مراحل

4 ، الغرض من استخدام محولات مغمورة بالزيت

يمكن تركيب محولات الزيت على الأرض أو القاعدة أو العمود للاستخدام الخارجي. أنها توفر أداءً فعالاً في مختلف التطبيقات ، بما في ذلك شبكات النقل والتوزيع ، وتوليد الطاقة المتجددة ، والصناعات الصغيرة.

يتمتع محول الزيت بقدرة هائلة ، لذلك سيوفر الكثير من الكهرباء ، ويقلل من فقدان الطاقة ، ويوفر الطاقة ، ويقلل من تكاليف المستخدم. ليس ذلك فحسب ، يمكن للزيت الموجود في الآلة أيضًا تبريد نوى الأسلاك الداخلية ، وبالتالي تحسين المتانة والأداء الكهربائي لمعدات المحولات.

5 ، احتياطات لاستخدام المحولات المغمورة بالزيت

1. تستخدم المحولات المغمورة بالزيت الزيت للتشغيل ، وبالتالي فإن جودة الزيت ستؤثر بشكل كبير على عمر وسلامة المحولات.

2. أثناء الاستخدام ، من الضروري فحص وصيانة نظام المحولات بانتظام لضمان التشغيل العادي والآمن للآلة. خلاف ذلك ، هناك خطر كبير من المشاكل والخطر الشديد.

3. النفايات الناتجة عن البترول عرضة لتلويث البيئة والتأثير على حياة الناس المحيطين بها. لذلك ، فإن التخلص التدريجي من النفايات مهم أيضًا



ما الفرق بين محولات النوع الجاف والمحولات المغمورة بالزيت؟

ما هي نقاط القوة والضعف لكل منهما؟



1. المظهر

على العبوة ، يمكن لمحولات النوع الجاف أن ترى مباشرة قلب الحديد والملف ، في حين أن المحولات من نوع الزيت يمكنها فقط رؤية الغطاء الخارجي ؛

2. أشكال مختلفة من الأسلاك

يوجد المزيد من المحولات من النوع الجاف بأكمام من مطاط السيليكون ، بينما يوجد عدد أقل من المحولات الزيتية ذات الأكمام الخزفية ؛

3. مختلف القدرات والفولتية

محولات النوع الجاف المستخدمة بشكل شائع لتوزيع الطاقة لها قدرة 1600 كيلو فولت أمبير ، أقل من 10 كيلو فولت ، ويمكن أن يصل عدد قليل منها إلى مستوى جهد يبلغ 35 كيلو فولت ؛ يمكن لمحول ضغط الزيت تحقيق السعة القصوى والجهد الأقصى ؛ في الوقت الحاضر ، توجد محولات زيتية حتمًا في خطوط اختبار الجهد العالي للغاية 1000 كيلو فولت قيد الإنشاء في الصين.

4. خصائص مختلفة في العزل وتبديد الحرارة

بشكل عام ، تستخدم المحولات من النوع الجاف العزل بالراتنج ، والذي يعتمد على تبريد الهواء الطبيعي. في الحالات عالية السعة ، يعتمدون على المراوح للتبريد. ومع ذلك ، تعتمد المحولات الزيتية على زيت عازل للعزل ، والذي يدور داخل المحول لتبديد الحرارة الناتجة عن الملف إلى المبرد (زعنفة) المحول.

5. مكان الاستخدام

غالبًا ما تستخدم المحولات من النوع الجاف في الأماكن ذات متطلبات "مقاومة الحريق والانفجار" ، وغالبًا ما تستخدم في المباني الكبيرة والمباني الشاهقة ؛ من ناحية أخرى ، يمكن أن تسبب المحولات الزيتية حرائق بسبب تسرب الزيت أو تسرب الزيت بعد وقوع حادث ، وغالبًا ما يتم استخدامها في الهواء الطلق ، مما يتطلب حفر "برك الزيت الناتجة عن الحوادث" في البرية.

6. قدرة تحمل الحمولة

عادة ، يجب أن تعمل المحولات من النوع الجاف ضمن نطاق القدرة المقدرة ، بينما تفضل المحولات الزيتية طاقة التحميل الزائد.

7. تكاليف مختلفة

بالنسبة للمحولات ذات السعة نفسها ، تكون تكلفة شراء محولات النوع الجاف أعلى من تكلفة المحولات من النوع الزيتي.

تأتي نماذج المحولات من النوع الجاف عادةً في ثلاثة أشكال: SC و SCR و non epoxy و SG.



الاختلافات بين المحولات المغمورة بالزيت والنوع الجاف

بالطبع ، لديهم جميعًا شيء واحد مشترك ، وهو أن كلاهما لهما قلب حديدي كدائرة مغناطيسية وملف. ومع ذلك ، يكمن الاختلاف الأكبر في النوعين "الجاف" و "الزيت". وهذا يعني أن وسيط التبريد المستخدم من قبل الاثنين مختلف. يستخدم الأول زيت المحولات (بالطبع ، هناك زيوت أخرى ، مثل الزيت) ، بينما يستخدم الأخير الهواء أو الغازات الأخرى مثل SF6. يقوم محول الزيت بوضع جهاز مكون من قلب حديدي وملف في خزان زيت مملوء بزيت المحولات. عادةً ما يستخدم نوع التحويل الجاف راتنجات الإيبوكسي لتغليف قلب الحديد والملف ، وهناك أيضًا نوع غير ملفوف من الملف. يتم طلاء الملف بورق عازل خاص وطبقة من الطلاء العازل الخاص ، والذي يمكن أن يمنع الملف أو الملف من التأثر بالرطوبة. من حيث الإنتاج والاستخدام ، يبلغ مستوى الجهد الحالي للمحول الجاف 35 كيلو فولت فقط ، مع قدرة أقل مقارنة بمحول الزيت ، حوالي 2500 كيلو فولت أمبير. ولأن عملية تصنيع المحولات الجافة أكثر تعقيدًا وتكلفة من المحولات الزيتية من نفس مستوى الجهد والقدرة. لذلك من حيث الكمية ، لا يزال حجم النفط الحالي في تزايد. ومع ذلك ، نظرًا لمزايا كونها جافة وصديقة للبيئة ومقاومة للهب ومقاومة للصدمات ، فإنها غالبًا ما تستخدم في الأماكن التي تتطلب درجات حرارة عالية مثل الفنادق ومباني المكاتب والمباني الشاهقة. بالنسبة لمستخدمي المحولات العاديين ، فهذه كافية نظرًا لمقاومتها الممتازة للحريق ، يمكن تركيب أجهزة الإرسال الجافة في منطقة مركز التحميل لتقليل فقد الجهد وفقدان الطاقة. ومع ذلك ، فإن المحولات من النوع الجاف غالية الثمن وضخمة ومقاومة للرطوبة والغبار ولها ضوضاء كبيرة.

يتم تحويل الزيت بشكل تدريجي ويمكن تفكيكه باستخدام التحويل الجاف ، وهو مناسب للنقل والصيانة. لا تتطلب قاعدة للتركيب ولا يوجد بها تسرب. من السهل نسبيًا التعرف على مزاياها من المظهر ؛



أكبر فرق بين المحولات المغمورة بالزيت والمحولات من النوع الجاف هو وجود "الزيت". نظرًا لأن الزيت سائل ، يجب أن يكون للمحولات المغمورة بالزيت غطاء خارجي يحتوي على زيت المحول ، ولا يمكن رؤية الملف من الخارج. نظرًا لغياب الزيت ، لا تتطلب المحولات الجافة استخدام غلاف ويمكنها مراقبة لفات المحولات مباشرة ؛ ميزة أخرى هي وجود واقي الزيت أعلى المحول المغمور لتخزين زيت المحولات. في الوقت الحاضر ، هناك محولات بدون واقي زيت في المحولات المغمورة الجديدة ؛



من أجل تسهيل تبديد الحرارة ، تم تصميم محول مغمور بالزيت مع المشتت الحراري من الخارج ، تمامًا مثل المشتت الحراري. ومع ذلك ، لا تحتوي المحولات من النوع الجاف على هذا المشتت الحراري ، ولكنها تعتمد على مروحة أسفل ملف المحول لتبديد الحرارة ، والتي تشبه إلى حد ما الوحدات الداخلية في مكيفات الهواء المنزلية.

نظرًا لمتطلبات الحماية من الحرائق ، يتم عادةً تثبيت المحولات المغمورة بالزيت في محطة فرعية مستقلة أو في الهواء الطلق ، بينما يجب تثبيت محولات النوع الجاف في الداخل ، عادةً في غرفة توزيع الجهد المنخفض ، وبالتوازي مع خزانات التوزيع ذات الجهد المنخفض.



س 5: هل OEM / ODM متاح؟

ج: نعم إنه كذلك! يمكن تخصيص منتجاتنا. لدينا فرق تصميم وهندسة ، يمكننا تخصيص المنتجات وفقًا لرسم العملاء أو متطلباتهم.



س 6: أنت مصنع أو شركة تجارية؟
ج: نحن مصنع ، بصفتنا مصنعًا محترفًا بنسبة 100 في المائة مع خبرة الشركة المصنعة لمدة 20 عامًا ، يمكننا إنتاج منتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100 في المائة.



س 7: هل يمكن التفاوض على السعر؟

ج: نعم ، السعر قابل للتفاوض. يمكن تغييره حسب الكمية أو العبوة الخاصة بك



س 8: ماذا عن التفتيش؟

ج: لدينا نظام الفحص الكامل من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة ، واختبار نوع موصل اختبار رش الملح ، واختبار الحياة الميكانيكية.



س 9: ما هي شروط الدفع؟

ج: TT ، Paypal ، Western Union ، ضمان التجارة Alibaba و L / C مقبول. 30 بالمائة T / T مقدمًا ، رصيد 70 بالمائة قبل الشحن.



س 10: ما هي الخدمة التي تقدمها الشركة؟

ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.

لدينا أيضًا فريق المبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.





عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم تقني محترف يمكنه تصميم الحلول وتقديمها وفقًا لاحتياجات العملاء.
يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم

فيما يلي أمثلة عملائنا للرجوع اليها

عميل أمريكي

التعيينات	الوحدات	بيانات محددة	بيانات المرشح
صانع		ليتم الإشارة إليها
المعيار المرجعي		إيك 60076
يكتب		مرحلة
ضريبة القيمة المضافة		المحكم
تنفيذ		مدارية
عازل		زيت خالٍ من ثنائي الفينيل متعدد الكلور
تثبيت		في القطب
تعمل درجة الحرارة المحيطة	درجة	45
تردد مصنف	هرتز	50
القوة المصنفة	كفا	100
الفولطية الأولية المقدرة	ك	20
مستوى العزل المخصص للمدرسة الابتدائية	ك	24
عدد مراحل المدرسة الابتدائية		03
الجهد الثانوي	V	400/230
نطاق تعديل الجهد على الجانب M عند عدم التحميل	نسبه مئويه	±2.5
اقتران		دين 11
جهد ماس كهربائى	نسبه مئويه	4 – 4.5
حجم محايد لحمولة واحدة	نسبه مئويه	100
أقصى خسائر فراغ	W	230 - 460
خسائر بسبب الحمل ماكسي	W	1450 - 2350
أقصى درجة حرارة زيت ثابتة	درجة	55
أقصى درجة حرارة للملفات في حالة ثابتة	درجة	60
لف المواد		النحاس الالكتروليتي
الحد الأقصى لمستوى الضوضاء	ديسيبل	52
50 هرتز عقد التردد الصناعي ، 1 دقيقة	ك	50 – 70
مقاومة موجة الصدمة (1.2 / 50 ميكروغرام)	ك	125 - 170
تبريد		على
لوحة الاسم		01
اتصال التأريض		01
الأبعاد الارتفاع / العرض / العمق	مم × مم × مم	1200 X 1270 X 820
الكتلة الكلية للمحول بما في ذلك الزيت	كلغ	700
كتلة الزيت	كلغ	160
طلاء
		استوائي ومضاد للصدأ
	رقم	طبقات
		بيندر
		لون
		يتم توفير الخطط والرسوم البيانية الفنية.
