33 / 11Kv 5000Kva محول توزيع الطاقة المغمور بالزيت

ما هو محول مغمور بالزيت

من خلال البحث وتطبيق المواد والعمليات الجديدة ، بالإضافة إلى الجمع بين الابتكار المستقل وإدخال التكنولوجيا ، يحقق المحول المغمور بالزيت هدف تقليل خسائر عدم التحميل والضوضاء من خلال التحسين والتصميم المبتكر لقلب الحديد والملف بناء. انخفض متوسط ​​مستوى الضوضاء بنسبة 20 بالمائة ، ووصل مستوى أداء المنتج إلى المستوى المتقدم في الصين.

المحولات المغمورة بالزيت لها خسائر منخفضة. نظرًا لخصائص المقاومة المغناطيسية الصغيرة غير الملحومة ، والاتجاه المغناطيسي المتسق بين الدائرة المغناطيسية للزاوية وألواح الصلب السليكونية ، واللف المحكم ومعامل التعبئة العالي ، والوزن الأساسي الخفيف ، فإن المحولات المغمورة بالزيت ذات الملف الحديدي ثلاثي الأبعاد لها مزايا. بالمقارنة مع المحولات التقليدية المغمورة بالزيت الأساسية المصفحة ، فإنها تقلل بشكل كبير من خسائر عدم التحميل وتيارات عدم التحميل. تأثير كبير في توفير الطاقة وعملية اقتصادية. وفي الوقت نفسه ، ضوضاء منخفضة: مستوى الضوضاء للمحول المغمور بالزيت اللولبي ثلاثي الأبعاد أقل 5-10 ديسيبل من مستوى المحولات المغمورة بالزيت الأساسية المكدسة. إنه منتج مثالي كتم الصوت.

قوة ميكانيكية عالية: يتبنى قلب الحديد الملفوف ثلاثي الأبعاد مقطعًا عرضيًا دائريًا من الحديد ، والذي يتمتع بمقاومة أفضل للدائرة القصيرة من المقطع العرضي الدائري الطويل. ولكتلة الوسادة معدل تغطية عالي وتأثير تثبيت جيد ، مما يحسن بشكل كبير من مقاومة ماس كهربائى للمنتج.

تستخدم المحولات المغمورة بالزيت بشكل أساسي في أنظمة الطاقة والمؤسسات الصناعية والتعدين لمتطلبات حمل الطاقة والعزل الكهربائي لشبكة الطاقة. إنهم يحولون كهرباء السوق إلى كهرباء مغناطيسية ويعملون كمعدات عزل لأنظمة القياس والاختبار الدقيقة لتنقية مصادر الطاقة (المضادة للتداخل) وشبكة الطاقة. المرحلة الأولية أحادية الطور 220 فولت ، والثانوية أيضًا أحادية الطور 220 فولت. أو 380V الأساسي ثلاثي الأطوار ، والثانوي أيضًا ثلاثي الأطوار 380V. أولاً ، نستخدم عادةً جهد إمداد طاقة التيار المتردد حيث يتم توصيل سلك واحد بالأرض والسلك الآخر لديه فرق جهد 220 فولت من الأرض. يمكن أن يتسبب الاتصال البشري في حدوث صدمة كهربائية. ثانوية المحول المغمور بالزيت المعزول ثلاثي الأطوار غير متصل بالأرض ، ولا يوجد فرق محتمل بين أي اثنين من أسلاكه والأرض. من الآمن أن يتلامس الأشخاص مع أي سلك دون التسبب في حدوث صدمة كهربائية. ثانيًا ، نهاية الإخراج ونهاية الإدخال للمحول المغمور بالزيت ثلاثي الطور معزولان تمامًا عن "دائرة مفتوحة" ، والتي ترشح بشكل فعال نهاية الإدخال للمحول المغمور بالزيت ثلاثي الطور (جهد إمداد الطاقة الذي توفره الشبكة). وبالتالي توفير جهد إمداد الطاقة النقي للمعدات الكهربائية

كيفية اختيار المحولات المغمورة بالزيت

كلما زاد رقم طراز محول الطاقة ، كان ذلك أفضل من حيث الحفاظ على الطاقة وأداء المحول نفسه والتصميم الأمثل. تشغيله أكثر استقرارًا والتركيب أكثر انسجامًا مع مفهوم حماية البيئة اليوم. في الوقت نفسه ، ستزيد أيضًا نسبيًا من قيمتها من حيث السعر. عند شراء المحولات ، يجب علينا اتخاذ قرارات بناءً على وضعنا الخاص وتقديم نماذج محددة للشركة المصنعة لتخصيص المحولات المغمورة بالزيت التي نحتاجها حقًا. إذا لم تكن متأكدًا بشكل خاص ، يمكنك التواصل مع الشركة المصنعة للمحول من أجل شراء أفضل.

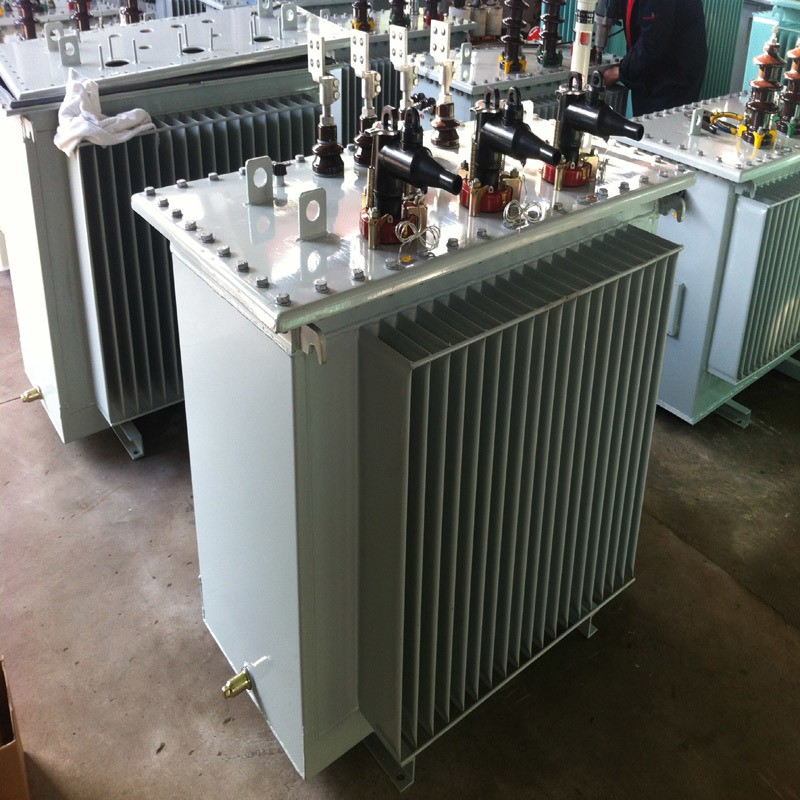

تفاصيل صور المنتج



عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم تقني محترف يمكنه تصميم الحلول وتقديمها وفقًا لاحتياجات العملاء.
يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم

فيما يلي أمثلة عملائنا للرجوع اليها



عملاء برازيليين

5 قطع
محول طاقة مغمور بالزيت 3F ​​75kVA Dyn 1 13 ، 8kV
وصف العنصر محول طاقة مغمور بالزيت ؛ ABNT NBR {0}} ؛ زيت عازل (عازل) من النوع المعدني A -NBR 5356-1 ؛ ONAN ؛ ثلاث مراحل ؛ 75.0 كيلو فولت أمبير - تبريد طبيعي Dyn1 ؛ زاوية أولية الإزاحة الأولية / الثانوية بالإضافة إلى 30 درجة ؛ الطبقة الحرارية (NBR IEC 60085) 105 ؛ 60 هرتز ؛ الجهد الاسمي الأساسي: 13.8 كيلو فولت ؛ التنصت على الأساسي: زائد 1 × 4،4 بالمائة ، - 3 4،4 بالمائة ؛ الجهد الثانوي الاسمي: 480 / 277V ؛ مستوى العزل الأولي
الجهد الأقصى 15 كيلو فولت (فعال) ؛ مستوى العزل الثانوي أقصى جهد 1.2 كيلو فولت (فعال) ؛ جهد تحمل أساسي
جهد التحمل الأساسي (الكامل) الدافع الجوي 110 كيلو فولت (جذر متوسط ​​التربيع) ؛ يتحمل الجهد ثانية (كامل) الدافع الجوي 30 كيلو فولت







إذا كنت بحاجة إلى مزيد من المعلومات ، فلا تتردد في الاتصال بنا
