محولات أحادية الطور مثبتة على القطب

محولات أحادية الطور مثبتة على القطب

في شبكة توزيع الطاقة المزودة بإمدادات طاقة موزعة، تتمتع المحولات أحادية الطور-بمزايا رائعة كمحولات توزيع. يمكنه تقليل طول خطوط توزيع الجهد المنخفض-، وتقليل فقد الخطوط، وتحسين جودة مصدر الطاقة.

يعتمد المحول تصميمًا عاليًا-للكفاءة وتوفير الطاقة-بهيكل حديدي ملفوف، ويعتمد طريقة تركيب تعليق مثبتة على عمود-، وهو صغير الحجم، وصغير في الاستثمار في البنية التحتية، ويقلل من نصف قطر مصدر الطاقة-الجهد المنخفض، ويمكن أن يقلل خسائر خط الجهد المنخفض-بأكثر من 60%. إنها مناسبة لشبكات الطاقة الريفية والمناطق الجبلية النائية والقرى المتناثرة والإنتاج الزراعي والإضاءة واستخدام الطاقة، ويمكن استخدامها أيضًا في تحويل الطاقة -توفير السكك الحديدية وشبكات الطاقة الحضرية على خطوط التوزيع المثبتة على الأعمدة-.

1 ما هو المحول المغمور بالزيت؟

المحول المغمور بالزيت، والمعروف أيضًا باسم المحول المغمور بالزيت، هو جهاز محول يستخدم تبريد الزيت لتقليل درجة حرارة المحول. على عكس المحولات الجافة، يتم تركيب الجسم الرئيسي للمحول المغمور بالزيت في خزان زيت فولاذي ملحوم مملوء بالزيت العازل. عندما يتم تشغيل محول مغمور بالزيت، يتم تحويل الحرارة الصادرة من الملف والقلب الحديدي أولاً إلى زيت عازل ومن ثم إلى وسط تبريد. وفقًا للسعة، يمكن تقسيمها إلى محول تبريد حر مغمور ومحول تبريد هواء قسري مغمور.

2، هيكل ومبدأ العمل للمحولات المغمورة بالزيت

المحولات المغمورة بالزيت تشبه المحولات من الناحية الهيكلية وهي أحد أنواع المحولات المصنفة حسب الشكل العازل للنواة الحديدية. ولذلك، فهي تتمتع بميزات مميزة للملفات المغمورة بالزيت، والتي يمكن أن تقلل من الخريطة الحرارية للمعدات الموجودة بالداخل.

تتكون المكونات الأساسية للنوع المغمور بالزيت من النوى المغناطيسية والملفات والبطانات. يوفر النواة المغناطيسية مسارًا للتدفق المغناطيسي. ينشئ الملف مجالًا مغناطيسيًا يتكون من ملف موصل ملفوف حول قلب حديدي ومعزول بحاجز من الورق المقوى وطبقة حماية. يزداد سمك الطبقة العازلة لللف مع زيادة الجهد. تقوم البطانة بتوصيل ملف المحول بالمحطة الفرعية.

تستخدم المحولات من النوع الزيتي لتوزيع الطاقة أو المحطات الفرعية. يتم غمر قلبها وملفاتها في الزيت الذي يمكن أن يبرد ويعزل. يدور الزيت عبر الأنابيب الموجودة في الملف وحول الملف ومكونات قلب الحديد من خلال الحمل الحراري. يتم تبريد الزيت خارجيًا بواسطة خزان الوقود بقيم تقديرية منخفضة، وعن طريق مشعاع مبرد بالهواء -بقيم تقديرية عالية.

3، أنواع المحولات المغمورة بالزيت

هناك نوعان رئيسيان من المحولات المغمورة بالزيت: محول -أحادي الطور ومحول ثلاثي الطور-.

أ. محول مغمور بالزيت ذو مرحلة واحدة

ب. محولات مغمورة بالزيت -ثلاثية الطور

4، الغرض من استخدام المحولات المغمورة بالزيت

يمكن تركيب المحولات من النوع الزيتي على الأرض أو القاعدة أو العمود للاستخدام الخارجي. أنها توفر أداء فعالا في مختلف التطبيقات، بما في ذلك شبكات النقل والتوزيع، وتوليد الطاقة المتجددة، والصناعات الصغيرة.

يتمتع محول الزيت بقدرة هائلة، لذلك سيوفر الكثير من الكهرباء، ويقلل من فقدان الطاقة، ويوفر الطاقة، ويقلل من تكاليف المستخدم. ليس هذا فحسب، بل يمكن للزيت الموجود في الماكينة أيضًا تبريد قلوب الأسلاك الداخلية، وبالتالي تحسين المتانة والأداء الكهربائي لمعدات المحولات.

5، احتياطات استخدام -المحولات المغمورة بالزيت

1. المحولات المغمورة بالزيت تستخدم الزيت للتشغيل، وبالتالي فإن جودة الزيت ستؤثر بشكل كبير على عمر المحول وسلامته.

2. أثناء الاستخدام، من الضروري فحص وصيانة نظام المحولات بانتظام لضمان التشغيل الطبيعي والآمن للآلة. خلاف ذلك، هناك خطر كبير من المشاكل والخطر الشديد.

3. النفايات الناتجة عن البترول تؤدي إلى تلويث البيئة والتأثير على حياة الناس المحيطين. ولذلك، فإن التخلص التدريجي من النفايات مهم أيضًا

الميزات الهيكلية

1. يتم لف ملف الجهد العالي- بسلك نحاسي مستدير مطلي بالمينا من مادة البولي يوريثين عالي الجودة-، ويتم لف ملف الجهد المنخفض- بسلك مغطى بورق الكابل-. يتم استخدام الورق اللاصق لعزل الطبقات البينية، والذي يبدأ في الذوبان عند درجة حرارة معينة أثناء عملية تجفيف الملف، مما ينتج عنه التصاق، ويبدأ في التصلب مع ارتفاع درجة الحرارة، بحيث يمكن ربط الطبقات المجاورة للملف بشكل موثوق في وحدة ثابتة، لمنع إزاحة ملف الملف، وبالتالي ضمان سلامة وموثوقية هيكل العزل.

2. الحديد الأساسية

باستخدام صفائح الفولاذ السليكونية الموجهة -الحبيبية أو صفائح فولاذ السيليكون غير المتبلورة لصنع -قلب ملف أحادي الطور، يمكن التأكد من أن اتجاه تدفق التدفق المغناطيسي متسق مع اتجاه الحبيبات لصفائح الفولاذ السليكونية، بحيث يمكن الاستفادة من الأداء الممتاز للمادة بشكل كامل، كما أن فقدان الحمل - يكون أقل بكثير من المتطلبات القياسية، ويتم تثبيته باستخدام طلاء معالج خاص للقلب الحديدي، مما يقلل بشكل فعال من الضوضاء مستوى المحول.

3.باستخدام خزان الوقود الأسطواني، يعتمد خزان الوقود على هيكل مغلق بالكامل- لتعزيز موثوقية التشغيل، والتشغيل العادي لا يحتاج إلى صيانة-.

4. ميزات أخرى:

يتم إخراج جلبة واحدة (أو اثنتين)-من غطاء الصندوق، وتحتوي الجلبة على -صمام يحد من التيار. مجهزة بواحد (أو اثنين) من مانعات الصواعق، مثبتة على جدار الصندوق، مع نهاية قريبة من نهاية مخرج جلبة الجهد العالي-ومتصلة بشريط نحاسي. مزود بمفتاح فصل ثانوي، مثبت في الصندوق، على جدار الصندوق ومجهز بمقبض تشغيل خارجي، وإعادة ضبط التحميل الزائد وضوء الإشارة. يتم توجيه جلبة الجهد المنخفض- إلى الخارج على جدار الصندوق. تم تجهيز X2 بجهاز التأريض. يتم توجيه الجهد العالي-للجلبة المفردة عبر جلبة الجهد العالي-حول الطرف القريب، ويتم تأريض الطرف الآخر. إن محول التوزيع المثبت على قطب -أحادي الطور-الذي طورته شركتنا مخصص بشكل أساسي لمشاريع التصدير الأجنبية. يمكن تخصيص السعة من 3 إلى 333 كيلو فولت أمبير، جهد الإدخال هو 33000/30000/17321/13800/7620/6930/6350 فولت، التردد 50 هرتز أو 60 هرتز، وتنفيذ IEEE C57، ANSI C57، IEC76، GB10318 وغيرها من المعايير.

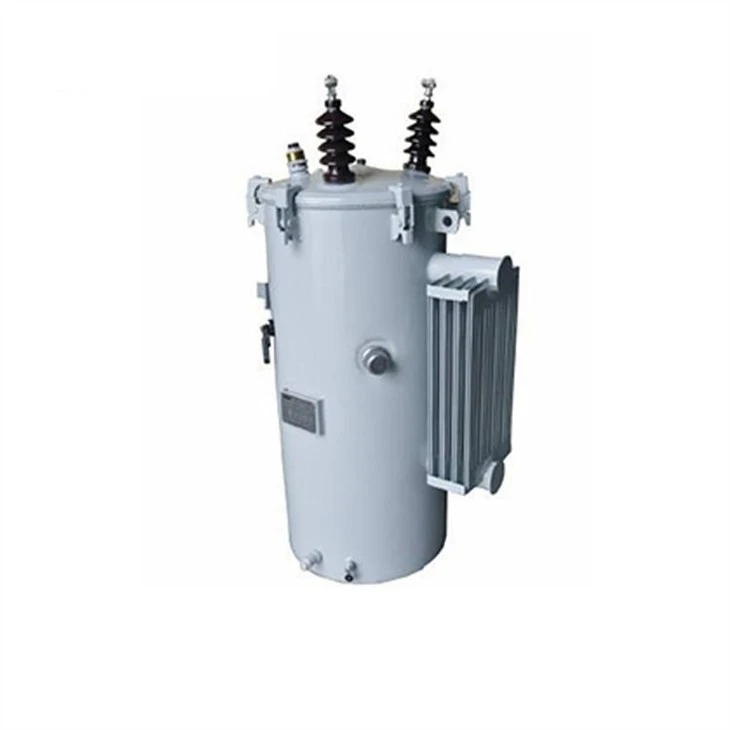

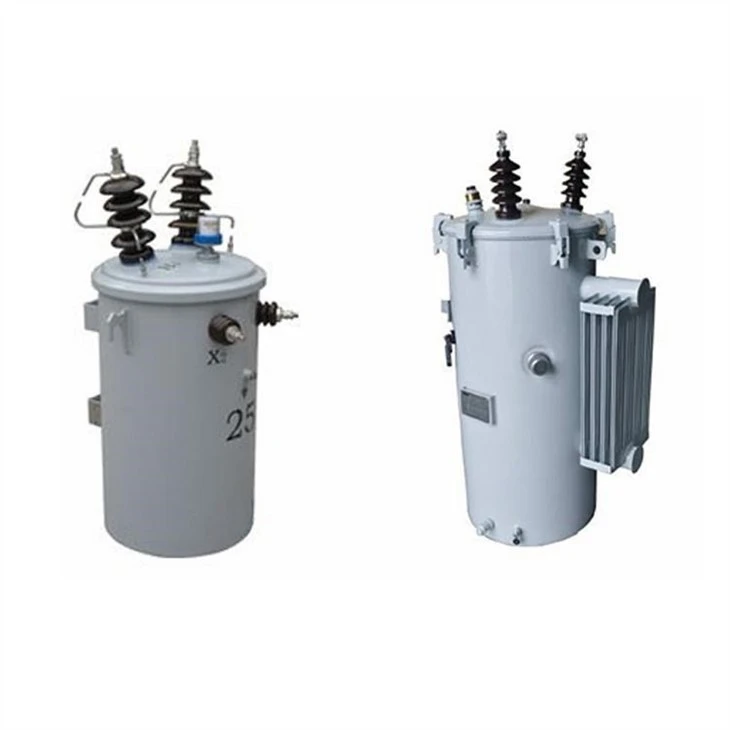

صورة المنتج

شروط الاستخدام

1. لا يتجاوز الارتفاع 2000 متر.

2. درجة حرارة بيئة التشغيل -25 درجة إلى +45 درجة، الرطوبة النسبية لا تتجاوز 95%؛

3. لا يوجد غاز ضار حوله، ولا توجد مواد قابلة للاشتعال والانفجار.

خط الإنتاج

شهادة

معرض

نظرة عامة على الشركة

التعليمات

Q5: هل OEM/ODM متاح ؟

ج: نعم إنه كذلك! منتجاتنا يمكن تخصيصها. لدينا فرق التصميم والهندسة، يمكننا تخصيص المنتجات وفقا لرسم العملاء أو متطلباتهم.

س 6: هل أنت منتج أو شركة تجارية؟
ج: نحن مصنع، كشركة مصنعة محترفة بنسبة 100% تتمتع بخبرة تصنيع تبلغ 20 عامًا، يمكننا إنتاج المنتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100%.

س 7: هل يمكن التفاوض على السعر؟

ج: نعم، السعر قابل للتفاوض. يمكن تغييره وفقًا للكمية أو الحزمة الخاصة بك

س 8: ماذا عن التفتيش؟

ج: لدينا نظام التفتيش بأكمله من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة، واختبار رش الملح، واختبار نوع الموصل، واختبار الحياة الميكانيكية.

س9: ما هي شروط الدفع؟

ج: TT، Paypal، Western Union، ضمان التجارة علي بابا وخطاب الاعتماد مقبول . 30% T/T مقدمًا، رصيد 70% قبل الشحن.

المزيد من الفيديو

فيسبوك

https://www.facebook.com/bob.niu.35/

يوتيوب

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

تغريد

https://twitter.com/FengyuanE

عادة ما يتم تخصيص هذا المنتج.

نحن شركة مصنعة ولدينا قسم فني محترف يمكنه تصميم وتقديم الحلول وفقًا لاحتياجات العملاء.

يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم

فيما يلي أمثلة عملائنا للرجوع إليها

عميل توغو

ورقة البيانات N درجة 1-A: المحول H61 20kV/400V بقدرة 100kVA

إذا كنت بحاجة إلى مزيد من التفاصيل، فلا تتردد في الاتصال بنا
