وحدة رئيسية لتوزيع الطاقة بالحماية الكاملة

الحماية الكاملة للوحدة الرئيسية لتوزيع الطاقة



إن HXGN -12 مجموعة المفاتيح الحلقية المعدنية AC هي منتج جديد تم تصميمه. تصل المؤشرات الفنية للمنتج إلى معيار IEC 62271-200 و GB3906. يتميز المنتج بالحجم الصغير والوزن الخفيف ومرونة التشغيل وسهولة الصيانة واستقرار الجودة والموثوقية ، ويخرج بوظائف حماية التعشيق المثالية ودرجة حماية IP3X ، لذلك فهو منتج مثالي لإعادة بناء الشبكة الرئيسية. المنتج قابل للتطبيق بشكل أساسي على شبكة التيار المتردد ثلاثية الطور 50 هرتز لاستقبال وتوزيع الطاقة.

قابلة للتطبيق بشكل رئيسي في مشروع بناء وتجديد شبكة الطاقة الحضرية. المنشآت الصناعية والتعدين. المباني الشاهقة والمرافق العامة. لتوزيع الطاقة. التحكم والحماية على المعدات الكهربائية كوحدة إمداد الطاقة الحلقية أو المعدات الطرفية. يمكن أيضًا تثبيته في محطة التحميل المسبق



مجال التقديم

الوحدة الرئيسية الحلقية مناسبة لنظام توزيع الطاقة 10 كيلو فولت ، 50 هرتز ، وتستخدم على نطاق واسع في مشاريع بناء وتجديد شبكة الطاقة الحضرية ، والمؤسسات الصناعية والتعدين ، والمباني الشاهقة والمرافق العامة ، كوحدات إمداد الطاقة الحلقية والمعدات الطرفية ، مع وظيفة توزيع الطاقة والتحكم وحماية المعدات الكهربائية. يمكن أيضًا تثبيتها في المحطة الفرعية للمربع.

تتوافق الوحدة الرئيسية الحلقية هذه مع المعيار IEC420<>، غيغابايت 3906-91<<3 ~ 35kV AC metal enclosed switchgear >> .



ظروف العمل العادية

درجة الحرارة المحيطة: -15 درجة ~ زائد 40 درجة

الارتفاع: لا يزيد عن 2500 م

الرطوبة النسبية: المتوسط ​​اليومي لا يتجاوز 95 بالمائة ، المتوسط ​​الشهري لا يتجاوز 90 بالمائة ، متوسط ​​ضغط بخار الماء لا يتجاوز 2.2 كيلو باسكال. متوسط ​​ضغط بخار الماء الشهري لا يتجاوز 1.8 كيلو باسكال

شدة الزلازل: لا تزيد عن 8 درجات



يجب أن تكون بيئة التركيب خالية من الأوساخ الواضحة ، ولا توجد غازات قابلة للانفجار أو مسببة للتآكل والغبار ، ويجب أن يكون موقع التركيب خاليًا من الصدمات العنيفة.

ملاحظات: إذا لم تكن مطابقة للشروط المذكورة أعلاه من GB3906 ، يجب على المستخدم التفاوض مع الشركة المصنعة.



غرض	وحدة	بيانات
الفولطية	ك	12
التصنيف الحالي	A	630,1250,1600,2000,2500,3150,4000
تصنيف التيار الكهربائي	كا	20,25,31.5,40,50,63
الذروة المقدرة تحمل التيار	كا	50,63,80,100,125,160
تيار تحمل الوقت القصير (4 ثانية)	كا	20,25,31.5,40,50,63
العزل: تردد الطاقة / البرق	ك	42/75
فئة الحماية		IP4X
قواطع دوائر اختيارية		ZN63A (VS1) ، VD4 ، VBP ، EV12 إلخ.
آلية التشغيل		آلية الربيع مشغل مغناطيسي دائم
امدادات الطاقة التشغيلية	V	العاصمة: 110220 ؛ التيار المتردد: 110.220
الأبعاد الكلية (العرض * العمق * الارتفاع)	مم	800(650,1000)x1500(1700)x2300
وزن	كلغ	800



تشمل الأنواع الشائعة من الأخطاء في خزانة الشبكة الحلقية: عطل تداخل الكابلات ، وعازل الدعم ، وتفريغ رأس كومة القضبان ، وخطأ غرفة الغاز ، وما إلى ذلك.

1. أعطال PT و CT. غالبًا ما تكون خزانة الشبكة الحلقية ذات واجهة التشغيل الآلي للتوزيع مزودة بـ PT و CT لتوفير معلومات البيانات مثل مصدر طاقة التشغيل للمفاتيح وتيار الحمل المطلوب لأتمتة التوزيع.

2. فشل مانع الصواعق: تعطلت أو انفجرت بعض مانعات الصواعق الموجودة في خزانة الشبكة الحلقية ، مما تسبب في حدوث ماس كهربائي بين المراحل في غرفة الكابل أو التفريغ من رأس الكابل إلى الغلاف.

3. خطأ تداخل الكابلات:

(1) في الوقت الحاضر ، طريقة تثبيت الكابل هي نوع جلبة ، والتي لا يمكن أن تحقق تثبيتًا جوهريًا. أثناء التشغيل ، سيتم نقل الضغط الناتج عن وزنه ، وقوته الكهربائية ، والقوى الخارجية ، وما إلى ذلك من كل مرحلة إلى الغلاف حيث يتداخل الكبل. في الحالات الشديدة ، يمكن أن يسبب تلفًا وتسريبًا للهواء في الغلاف ، مما يؤدي إلى حدوث أعطال.

(2) تحرير الضغط: قبل تثبيت الكابل ، غالبًا ما يكون من الضروري استخدام قوة خارجية لتحريف الكابل. بعد التثبيت ، يتم تحرير الضغط الداخلي الناتج عن الالتواء تدريجياً ، ويعمل عزم الدوران الناتج على غلاف الكابل المتداخل.

(3) طفرة الحمل: بسبب طفرة الحمل ، والجهد الزائد ، وما إلى ذلك ، تزداد درجة حرارة رأس الكابل وينفجر غلاف العزل.

4. تفريغ خطأ في عازل دعم الكابل ورأس كومة بسبار. قد يتعرض عازل دعم غرفة الكابلات أو رأس كومة busbar لتفريغ السطح أو حتى الانهيار بسبب التعرض للغبار والرطوبة والبيئات الأخرى.

5. خطأ ثانوي في الدائرة الكهربائية: بعد حدوث عطل في دائرة كهربائية قصيرة في النظام ، فإن مجموعة المفاتيح الكهربائية لا تتحرك بشكل طبيعي ، مما ينتج عنه تيار دائرة قصر مطول. تسبب التيار العالي على الجانب الثانوي للمحول الحالي في احتراق عزل اللف.

6. خطأ الحماية: يتم توصيل مصدر طاقة التحكم في الحماية من الثانوية لمحول الجهد. عند حدوث عطل في دائرة كهربائية قصيرة ، فإن تيار العطل الثانوي لجهاز التصوير المقطعي المحوسب سوف ينبهك. ومع ذلك ، يتسبب عطل الدائرة القصيرة في انخفاض كبير في جهد النظام ، مما يجعل من المستحيل القيام برحلة مفتاح الحمل. يستمر تيار الدائرة القصيرة حتى تنطلق الحماية الفائقة وتقطع التيار الكهربائي.

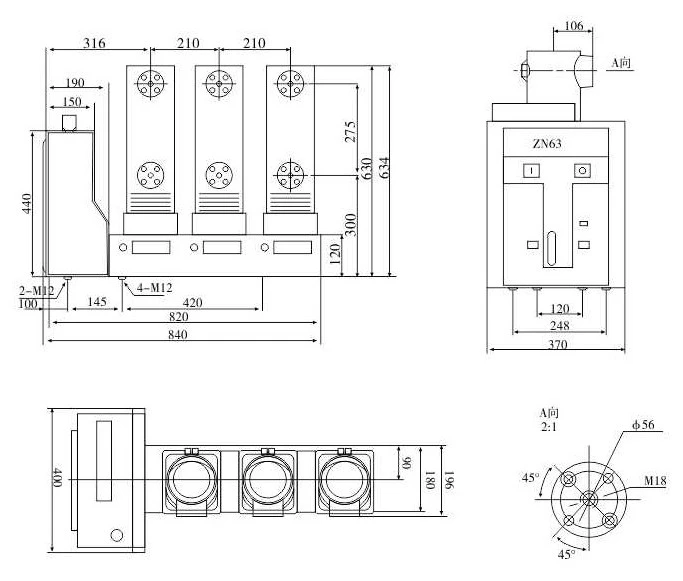

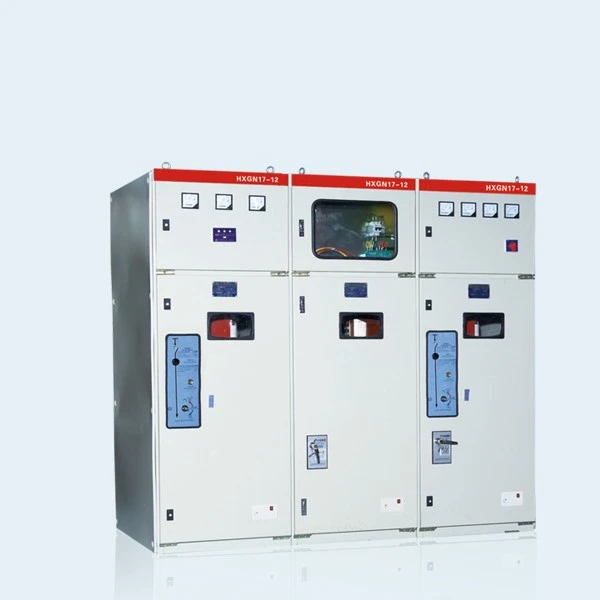

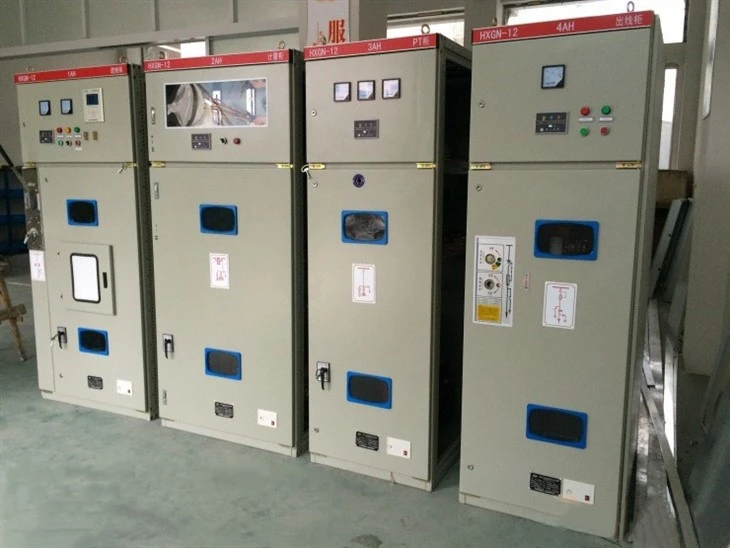

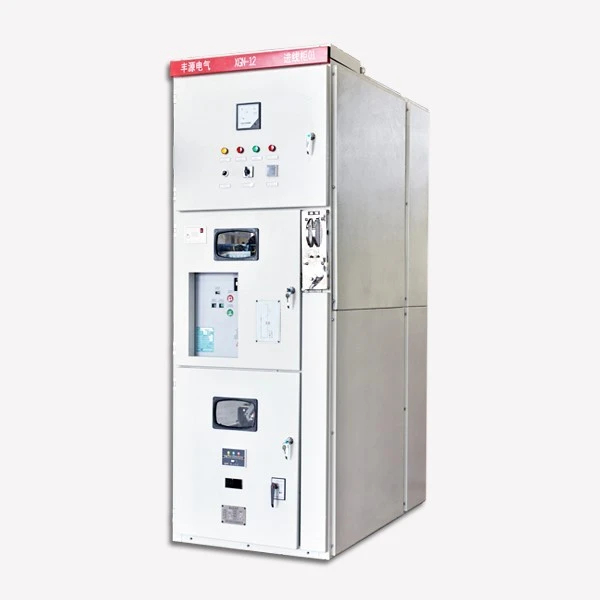

صورة المنتج

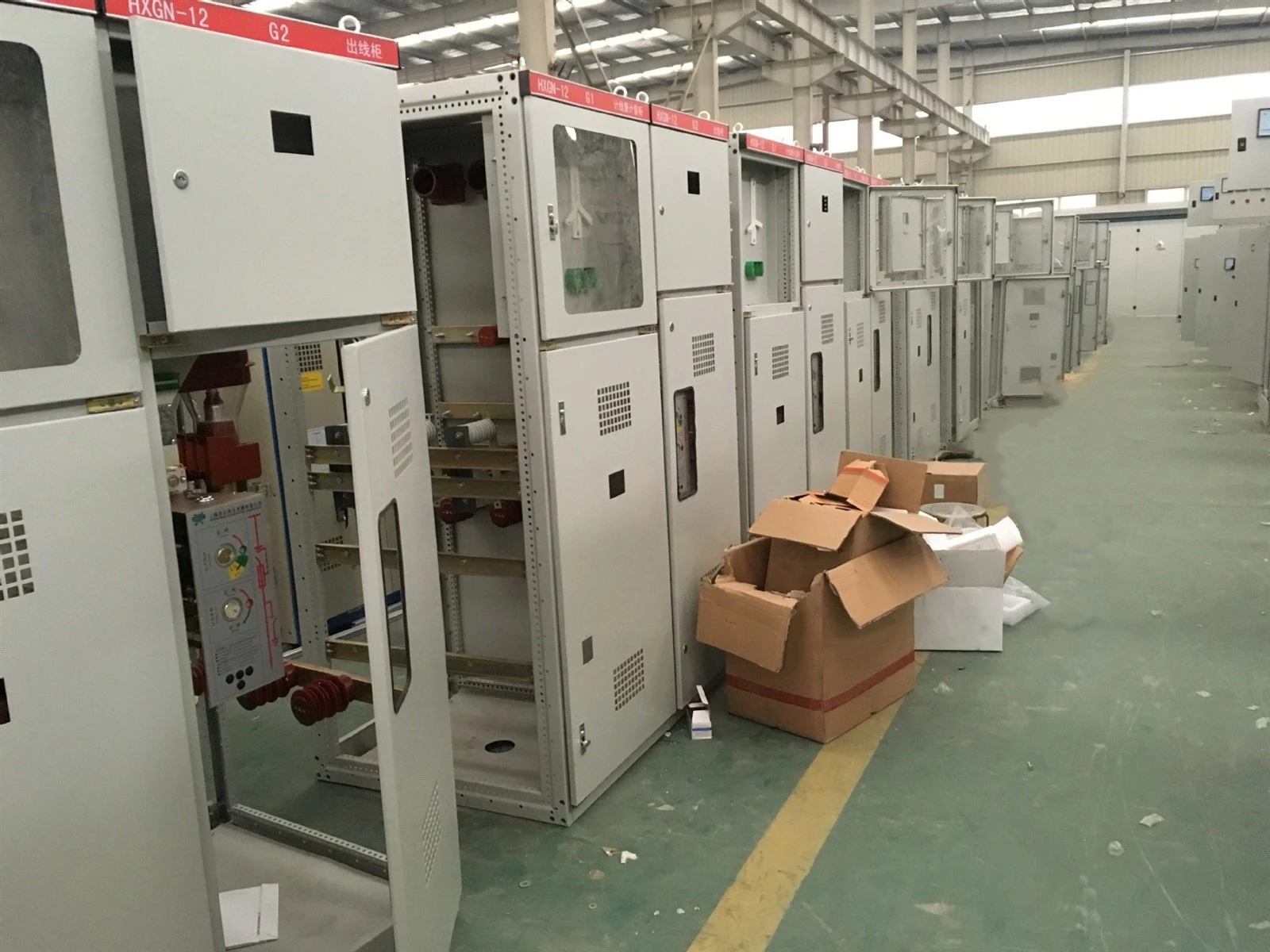

ورشة المصنع

التعليمات

س 5: هل OEM / ODM متاح؟

ج: نعم إنه كذلك! يمكن تخصيص منتجاتنا. لدينا فرق تصميم وهندسة ، يمكننا تخصيص المنتجات وفقًا لرسم العملاء أو متطلباتهم.



س 6: أنت مصنع أو شركة تجارية؟
ج: نحن مصنع ، بصفتنا مصنعًا محترفًا بنسبة 100 في المائة مع خبرة الشركة المصنعة لمدة 20 عامًا ، يمكننا إنتاج منتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100 في المائة.



س 7: هل يمكن التفاوض على السعر؟

ج: نعم ، السعر قابل للتفاوض. يمكن تغييره حسب الكمية أو العبوة الخاصة بك



س 8: ماذا عن التفتيش؟

ج: لدينا نظام الفحص الكامل من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة ، واختبار نوع موصل اختبار رش الملح ، واختبار الحياة الميكانيكية.



س 9: ما هي شروط الدفع؟

ج: TT ، Paypal ، Western Union ، ضمان التجارة Alibaba و L / C مقبول. 30 بالمائة T / T مقدمًا ، رصيد 70 بالمائة قبل الشحن.



س 10: ما هي الخدمة التي تقدمها الشركة؟

ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.

لدينا أيضًا فريق المبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.



عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم تقني محترف يمكنه تصميم الحلول وتقديمها وفقًا لاحتياجات العملاء.
يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم



فيما يلي أمثلة عملائنا للرجوع اليها

عميل أوزبكستان

ورقة البيانات
1. 1 710-512-01- محطة MVS1 الرئيسية
لوحة المفاتيح الواردة A01 B 01 2
لا توجد مكونات مواصفات وحدة صانع الكمية
1 VCB
HVX 12-50-31- F 275 ملم
ارتفاع أقل من أو يساوي 2000 م
فتح الجهد DC220V
إغلاق الجهد DC220V
جهد تخزين الطاقة DC220V
مجموعة 1 الصين
2 VT JDZ -10 10 KV / √3 / 0. 1KV / √3 المجموعة 3 الصين
3 قيراط
LZZBJ {0}} / 1A 5P 20 10 فرجينيا
5P 20 5 VA 5Fs 5 5 VA
تعيين 3 الصين
4 فتيل الجهد العالي XRNP 1-12 0. 5A Pc 3 الصين
5 مانعة الصواعق HY5WZ -17 / 50 مجموعة 3 الصين
6 لوحة التحكم الذكية WY -9008 A Pc 1 China
7 مؤشر ماس كهربائى وخطأ أرضي EKL -4-1 قطعة 1 الصين
8 أداة كهربائية متعددة الوظائف PD 666-3 S 3 380 V 5A Pc 1 China
9 المزيل التوافقي الأساسي LXQ -12 KV Pc 1 Fengyuan
10 شاشة مشحونة DXN -12 Q Pc 1 China
11 متحكم في درجة الحرارة والرطوبة WY-CS-III Pc 1 China
12 قطعة التوصيل JY -2 Pc 3 China
13 صندوق تقاطع PJ1 Pc 1 الصين
14 قوس القياس العالمي نوع الكمبيوتر الشخصي 1 الصين
15 مصباح إشارة ND 16-22 D / 4 AC380V أحمر Pc 1 CHNT
16 مصباح إشارة ND 16-22 D / 4 AC380V أخضر Pc 1 CHNT
17 مصباح إشارة ND 16-22 D / 4 AC380V أبيض قطعة 1 CHNT
18 AC قاطع دارة مصغر NB 1-63 / 2P C6A 6kA (R) Pc 2 Fengyuan
19 قاطع دارة مصغر للتيار المتردد NB 1-63 / 3P C3A 6kA (R) Pc 1 Fengyuan
20 قاطع دارة مصغر NB1Z {2}} P C6 Pc 1 Fengyuan
21 قاطع دائرة مصغر للتيار المتردد NB 1-63 / 3P B2A 6kA (R) Pc 1 China
22 محطة اختبار عالمية RURTK / S Pc 30 الصين
23 كتلة طرفية عالمية RUK 5B Pc 18 الصين
24 حافلة صغيرة علوية للخزانة Ø 6 قضيب نحاسي م 11 Fengyuan



إذا كنت بحاجة إلى مزيد من التفاصيل ، فلا تتردد في الاتصال بنا
