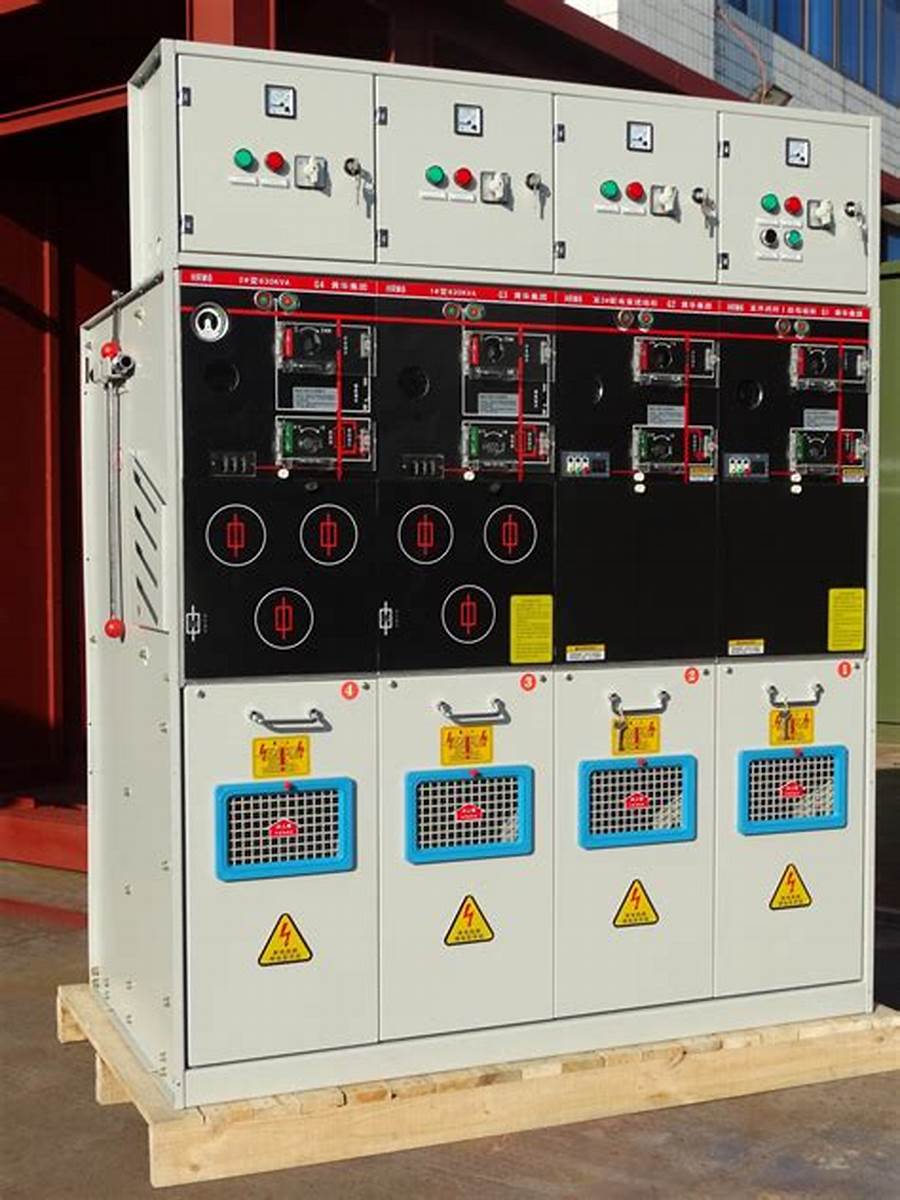

الوحدة الرئيسية للحلقة الكهربائية 22 كيلو فولت (RMU)
تشير مجموعة المفاتيح الكهربائية للوحدة الرئيسية للحلقة الكهربائية (RMU) بقدرة 22 كيلو فولت إلى شبكة توزيع الطاقة للشبكة الحلقية. وتتمثل وظيفتها الرئيسية في توفير مصدر طاقة مزدوج-أو متعدد-حلقة لتحسين موثوقية مصدر الطاقة. نظرًا لصغر حجمها وتشغيلها الآمن وبنيتها البسيطة، فإنها تستخدم على نطاق واسع...
الوصف
الوحدة الرئيسية للحلقة الكهربائية 22 كيلو فولت (RMU)
تشير مجموعة المفاتيح الكهربائية للوحدة الرئيسية للحلقة الكهربائية (RMU) بقدرة 22 كيلو فولت إلى شبكة توزيع الطاقة للشبكة الحلقية. وتتمثل وظيفتها الرئيسية في توفير مصدر طاقة مزدوج-أو متعدد-حلقة لتحسين موثوقية مصدر الطاقة.
نظرًا لصغر حجمها وتشغيلها الآمن وبنيتها البسيطة، فإنها تستخدم على نطاق واسع في المباني والموانئ ومراكز التسوق والسكك الحديدية.
تحتوي مجموعة المفاتيح الكهربائية للوحدة الرئيسية الحلقية (rmu) على شكلين من وحدات التغذية، وهما الوحدة الواردة والوحدة الصادرة. يتم توصيل الوحدة الواردة بجانب الجهد العالي-، ويتم توصيل الوحدة الصادرة (عادة وحدة F) بمحول التوزيع. يمكنه حماية المحول الثانوي من العابرين على جانب الحمل أو مصدر الطاقة.
22KV RMU هو جهاز يستخدم في أنظمة التوزيع الكهربائي، وذلك بشكل أساسي لعزل الطاقة الكهربائية لخطوط الجهد العالي -والتحكم فيها، وذلك لضمان السلامة والإمداد المستقر بالكهرباء. وتتمثل خصائصها في أنها تتمتع بمزايا مختلفة مثل الموثوقية العالية والسلامة وقابلية التطبيق، وهي جزء لا غنى عنه في أنظمة الطاقة الحديثة.
هيكل التركيب لخزانة الشبكة الحلقية 22KV معقد نسبيًا، وعادةً ما يتكون من مكونات مختلفة مثل المفتاح الرئيسي، ومفتاح التحميل، والصمام، وأجهزة استشعار الجهد والتيار. المفتاح الرئيسي مسؤول بشكل أساسي عن التحكم في تشغيل-إيقاف خطوط الجهد العالي-، بينما يتم استخدام مفتاح الحمل للتحكم في تدفق الكهرباء أثناء عملية النقل، مما يحقق التنظيم والتحكم في النظام الكهربائي. المصهر هو إجراء وقائي يمكنه قطع الدائرة في فترة زمنية قصيرة عند حدوث حالات غير طبيعية مثل التيار الزائد أو ماس كهربائى في النظام، مما يضمن التشغيل الآمن والمستقر لنظام الطاقة. يمكن لأجهزة استشعار الجهد والتيار تحقيق الحكم ومراقبة معلومات التيار والجهد، ولها وظائف استشعار وتغذية راجعة مهمة.
خزانة الشبكة الحلقية 22KV لديها مجموعة واسعة من التطبيقات، تستخدم بشكل رئيسي في أنظمة الطاقة المختلفة مثل شبكات الطاقة الحضرية والمؤسسات الصناعية والتعدين وشبكات الطاقة الريفية. في المناسبات الهامة، مثل غرف تبديل النطاق العريض، وغرف الكمبيوتر، وما إلى ذلك، تعتبر خزانة الشبكة الحلقية 22KV أيضًا من معدات الطاقة الأساسية. يمكن أن يلعب دورًا مهمًا في عزل وتوزيع وحماية الدوائر، مما يضمن إمدادًا آمنًا وموثوقًا ومستقرًا لإمدادات الطاقة
ورقة البيانات:
| الدائري 6 24كيلو فولت | الوحدة النمطية C- | الوحدة -F | v-الوحدة النمطية | ||||
| تبديل فاصل | مفتاح التأريض | قم بتبديل-أداة فصل الصمامات | مفتاح التأريض المصب | قاطع الدائرة الكهربائية- | مفتاح التأريض / فاصل | ||
| الجهد المقنن | كيلو فولت | 12/17, 5/24 | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 |
| التردد المقدر5) | هرتز | 50/50/50 | 50/50/50 | 50/50/50 | 50/5 0/50 | 50/50/50 | 50/50/50 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 284)/38/50 | 284)/38 /50 | 284,/38 /50 | 284,/38 /50 | 284)/38/50 | 284)/38/50 |
| دفعة البرق تحمل الرحلة | كيلو فولت | 95/95/125 | 95/95/125 | 95/95/125 | 95/95/125 | 95/95/125 | 95/95/125 |
| تصنيف نورماي الحالي | A | 6 30/630/630 | 2001) | 200/200/200 | |||
| كسر القدرات: | |||||||
| -تحميل نشط | A | 630/630/630 | |||||
| -حلقة مغلقة | A | 650/650/650 | |||||
| -إلغاء شحن كابل الشحن | A | 140/140/140 | |||||
| -تفريغ المحول | A | 20/20/20 | |||||
| -الأرض-خطأ | A | 205/160/160 | |||||
| -الأرضي-خطأ في شحن الكابل | A | 117/91/91 | |||||
| -تيار انقطاع الدائرة القصيرة- | كا | يرى2) | 16/16/16 | ||||
| القدرة على وضع العلامات | كا | 52,5/40/40 | 52,5/40/40 | يرى2) 5 | 12,5/12,5/12, | 40/40/40 | 40/40/40 |
| تيار تيرن قصير 3 ثواني،3) | كا | 21/16/16 | 21/16/16 | 16/16/16 | 16/16/16 | ||
| 1) اعتمادًا على التصنيف الحالي لرابط المصهر-. 2) محدود بوصلات منصهر عالي الجهد -. 3) الحد الأقصى لتصنيف البطانات الواجهة C (سلسلة 400 مثبتة بمسامير) 4) يتوفر إصدار GOST بتردد طاقة 42 كيلو فولت لتحمل الجهد الكهربائي 5) بالنسبة للتردد المقدر، يجب تطبيق تصنيف 60 هرتز- للمعلمة الحالية | |||||||
