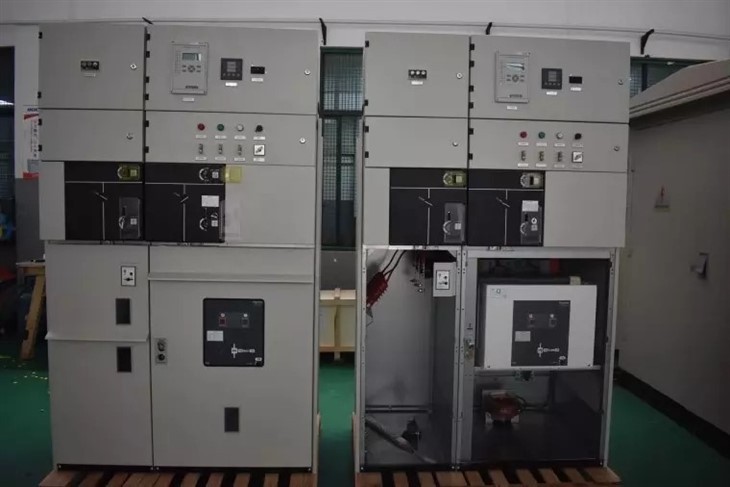

وحدة المفاتيح الكهربائية المعزولة بالغاز الصديق للبيئة SF6
لقد اجتازت خزانة تبديل الشبكة الحلقية ذات الختم المعدني SF6 القابل للنفخ ، اختبار النوع لمركز اختبار الإطباق الكهربائي الوطني. يستخدم على نطاق واسع في نظام توزيع الطاقة 10KV / 6K ، فهو منتج التبديل المفضل للعديد من المستخدمين في المناطق الحضرية والريفية. خزانة التبديل هي وضع وحدة معيارية ، يمكن دمجها وفقًا للأغراض المختلفة. من خلال الجمع بين الوحدات الثابتة والوحدات القابلة للتوسيع ، والتي تلبي حاجة المحطات الفرعية المدمجة للاستخدام المرن للمفاتيح الكهربائية. تنقسم خزانة SF6 ذات الحلقة القابلة للنفخ إلى تكوين قياسي غير قابل للتوسيع وتكوين قياسي قابل للتوسيع. نظرًا للجمع بين الوحدة النمطية الكاملة ونصف الوحدة وقابلية التوسع الخاصة بها ، فإنها تتمتع بمرونة خاصة للغاية. نفذت الخزانة الحلقية القابلة للنفخ SF6 معيار GB. تحت ظروف الداخلية (20 درجة) تشغيل عمر التصميم لأكثر من 30 عاما.
الوصف
الوحدة الرئيسية الحلقة SF6 معزولة بالغاز صديقة للبيئة
وصف المنتجات
خزانة الشبكة الحلقية المعزولة بالهواء هي مصطلح مطابق لخزانة الشبكة الدائرية المعزولة بالغاز. في الأيام الأولى ، استخدمت خزانات الشبكة الحلقية المعزولة بالهواء مفاتيح VEI الفراغية أو مفاتيح تحميل الهواء المضغوط ، ومفاتيح الحمل المنتجة للغاز ، وخزانات الشبكة الحلقية الأخرى. في وقت لاحق ، مع الاستخدام الواسع النطاق لـ SM6 ، أصبح التيار الرئيسي لخزانات الشبكة الحلقية المعزولة بالهواء. مثل خزانات شبكة الحلقة الهوائية الأخرى ، تم استبدال مفتاح التحميل بنوع كيس الهواء SF6 ، مما يعني أنه تم تثبيت مفتاح الحمل والأرضي ثلاثي المواضع داخل غلاف عازل من راتنجات الإيبوكسي. SF6 كوسط إطفاء وعزل بالقوس
خزانة شبكة حلقة معزولة بالهواء - خزانة شبكة حلقة SF6 قابلة للتوسيع ، يمكن دمجها بحرية ، ولها حجم صغير ، وآمنة وموثوق بها ، ولا تتطلب صيانة.
يتم استخدام غاز SF6 كوسيط إطفاء وقوس كهربائي ، وتضمن طريقة دوران قوس المجال المغناطيسي الثابت قدرة إطفاء قوية للقوس ، وأداء كسر جيد ، وانخفاض الجهد الزائد ، وعمر كهربائي طويل ، وغرفة إطفاء القوس الخالية من الصيانة.
يحتوي الجهاز الكهربائي لمجموعة الصمامات على وظيفة ثلاثة مواضع ، وختم مثالي ، وآلية تشغيل موثوقة وقفل.
مفتاح التأريض لديه وظيفة إغلاق ماس كهربائى.
يتكون جسم الخزانة عن طريق الختم والانحناء باستخدام صفائح الزنك المطلية بالألمنيوم ، والتي تتميز بالمتانة والموثوقية.
اختبار رش الملح لمدة 96 ساعة أجرته المؤسسة.
يجب فصل قضيب التوصيل المعزول لقضيب التوصيل الرئيسي بفواصل معدنية بين الخزانات ولا يولد تيارات دوامة. يجب أن يتم إغلاق طرفي قضيب التوصيل بختم عازل.
يجب اتخاذ تدابير لمنع تركيز المجال الكهربائي والتفريغ الجزئي عند تقاطع قضيب التوصيل الرئيسي.
يضمن غطاء معادلة الجهد للمصهر أداء العزل للمفاتيح الكهربائية ، بدون تركيز المجال الكهربائي والتفريغ الجزئي.
تتضمن خزانة شبكة الحلقة الفواصل الزمنية التالية: الفاصل الزمني للمفتاح ، والفاصل الزمني للحافلة ، والفاصل الزمني للكابل ، والفاصل الزمني للآلية ، والفاصل الزمني لحماية التحكم
1) مفتاح التحميل
تتميز مفاتيح التحميل بقدرة كسر معينة عند التحميل ، مما يعني أنه يمكن تنشيطها للفتح والإغلاق تحت الأحمال الخفيفة ، ولكن لا يمكن تشغيلها بشكل متكرر. بشكل عام ، تم تجهيز مفاتيح الحمل بالصمامات ولديها قدرة أقوى على إطفاء القوس من مفاتيح العزل.
2) مفتاح العزل
عندما يقوم قاطع الدائرة بفصل الدائرة ، فإن فصل مفتاح العزل يسمح بفصل واضح للأجزاء الحية والميتة ، ويعمل كمفتاح إضافي.
نظرًا لعدم وجود مؤشرات خارجية بديهية لموضع التلامس لقواطع الدائرة ، وفي بعض الحالات ، لا يمكن ضمان أن مؤشرها يتوافق مع موضع جهة الاتصال ، فمن الضروري استخدام مفاتيح العزل لفصل الموضع المنشط و الأجزاء غير النشطة.
بالإضافة إلى ذلك ، يتمتع الفاصل بقدرة معينة على إطفاء القوس الطبيعي ، والذي غالبًا ما يستخدم لإدخال وفصل المعدات ذات التيار الصغير مثل محول الجهد ومانع الصواعق ، والاتصال بين قاطع الدائرة والعديد من المعدات ، مما يجعل التبديل من قاطع الدائرة من خلال الفاصل أكثر مرونة وملاءمة.
3) قاطع الدائرة
جهاز تحويل يمكنه إغلاق التيار وحمله وفصله في ظل ظروف الدائرة العادية ، ويمكنه إغلاق التيار وحمله وفصله في ظل ظروف دائرة غير طبيعية خلال فترة زمنية محددة.
4) مفتاح التأريض
تستخدم بشكل أساسي لصيانة المعدات ، من أجل منع مكالمات الطاقة المفاجئة أثناء عملية الصيانة ، يجب تأريض طرفي معدات الصيانة.
بشكل عام ، يتم تأريض مفتاح التأريض الخاص بخزانة التوزيع ذات الجهد العالي على جانب تحميل الإخراج. عند إصلاح جانب التحميل لخزانة التوزيع ذات الجهد العالي (مثل ربط البراغي وتفكيك الكابلات وما إلى ذلك) ، نحتاج إلى فصل المفتاح وإغلاق مفتاح التأريض لخزانة التوزيع في نفس الوقت. يمكن أن يمنع هذا مكالمات الطاقة المفاجئة من التسبب في حوادث صدمة كهربائية ، وكذلك تفريغ الشحنة المتبقية ، وهو أمر مفيد لسلامة الصيانة
الظروف البيئية
(1) الارتفاع المناسب: أقل من أو يساوي 2000 متر مناسب
(2) درجة الحرارة: -40 درجة ~ زائد 55 درجة نسبي
(#) الرطوبة: متوسط يومي أقل من أو يساوي 95 بالمائة ، متوسط شهري أقل من أو يساوي 90 بالمائة
(4) تدرج لضرر الزلزال: أقل من أو يساوي المستوى 8
صور المنتجات
ورشة المصنع
شهادة
التعبئة والتسليم
معرض
التعليمات
س 5: هل OEM / ODM متاح؟
ج: نعم إنه كذلك! يمكن تخصيص منتجاتنا. لدينا فرق تصميم وهندسة ، يمكننا تخصيص المنتجات وفقًا لرسم العملاء أو متطلباتهم.
س 6: أنت مصنع أو شركة تجارية؟
ج: نحن مصنع ، بصفتنا مصنعًا محترفًا بنسبة 100 في المائة مع خبرة الشركة المصنعة لمدة 20 عامًا ، يمكننا إنتاج منتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100 في المائة.
س 7: هل يمكن التفاوض على السعر؟
ج: نعم ، السعر قابل للتفاوض. يمكن تغييره حسب الكمية أو العبوة الخاصة بك
س 8: ماذا عن التفتيش؟
ج: لدينا نظام الفحص الكامل من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة ، واختبار نوع موصل اختبار رش الملح ، واختبار الحياة الميكانيكية.
س 9: ما هي شروط الدفع؟
ج: TT ، Paypal ، Western Union ، ضمان التجارة Alibaba و L / C مقبول. 30 بالمائة T / T مقدمًا ، رصيد 70 بالمائة قبل الشحن.
س 10: ما هي الخدمة التي تقدمها الشركة؟
ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.
لدينا أيضًا فريق المبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.
عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم تقني محترف يمكنه تصميم الحلول وتقديمها وفقًا لاحتياجات العملاء.
يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم
فيما يلي أمثلة عملائنا للرجوع اليها
العملاء الفيتناميون
| 7.1 | جدول الضمان الفني: حلقة الوحدات الرئيسية | ||||
| غرض | وصف | وحدة | متطلبات | قيمة مضمونة | |
| 1.0 | النوع / الموديل | - | ولاية | RMU | |
| 2.0 | وسط عازل | - | فراغ / SF6 | SF6 | |
| 2.1 | متوسطة المقاطعة | فراغ / SF6 | SF6 | ||
| 2.2 | حماية المحولات (الصمامات / قاطع الدائرة) | قاطع دائرة | قاطع دائرة | ||
| 3.0 | معيار التطبيق | - | IEC و BS | IEC | |
| 4.1 | تصنيف الجهد الاسمي | كيلو فولت | 11 | 11 | |
| 4.2 | تصنيف الجهد الأقصى | كيلو فولت | 12 | 12 | |
| 4.3 | تردد مصنف | هرتز | 50 | 50 | |
| 4.4 | تردد الطاقة مع والجهد | كيلو فولت | 28 | 28 | |
| 4.5 | الدافع يتحمل الجهد | KVp | 95 | 95 | |
| 5.0 | تصنيفها القضبان الحالية | A | 630 | 630 | |
| 5.1 | كابل التيار المقنن (التبديل) | A | 630 | 630 | |
| 5.2 | التصنيف الحالي (T-OFF) | A | 125 | 125 | |
| 5.3 | التصنيف الحالي لقاطع الدائرة | A | 125 | 125 | |
| 6.0 | قدرة الانهيار | ||||
| 6.1 | حلقة مغلقة (مفتاح كابل) | A | 630 | 630 | |
| 6.4 | ماس كهربائى كسر التيار | كا | 20 | 20 | |
| 6.5 | تصنيف القدرة على صنع | كا | 50 | 50 | |
| 6.6 | تصنيف الوقت القصير الحالي 3 ثوان | كا | 20 | 20 | |
| 7.0 | أبعاد | CTC | CCTC | ||
| ارتفاع | مم | 1950 | 1950 | ||
| عرض | مم | 1170 | 1545 | ||
| عمق | مم | 750 | 750 | ||
| 8 | هل تم تصنيع RMU بموجب ترخيص ، إذا كان الأمر كذلك ، اسم الشركة | HENAN FENGYUAN POWER TECHNOLOGY CO.، LTD. | |||
إذا كنت بحاجة إلى مزيد من التفاصيل ، فلا تتردد في الاتصال بنا
