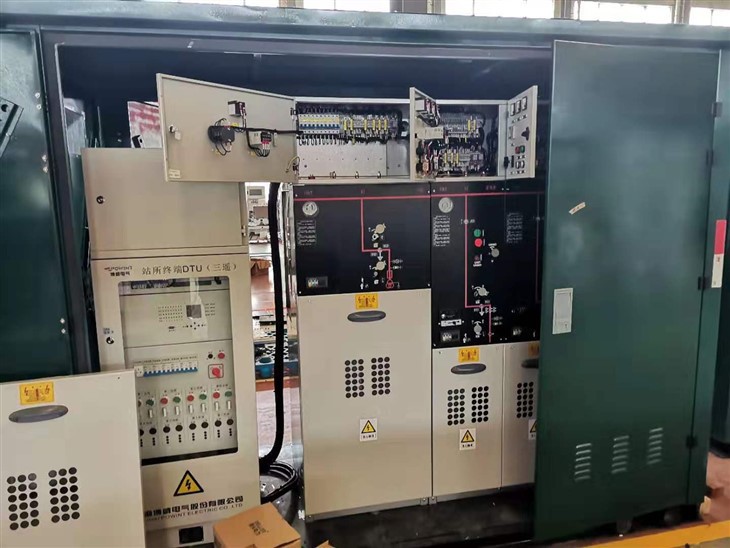

مجموعة المفاتيح الكهربائية RMU 33KV GIS SF6 مجموعة المفاتيح الكهربائية المعزولة بالغاز
وصف لقد اجتازت خزانة تبديل الشبكة الحلقية ذات الختم المعدني SF6 القابل للنفخ اختبار النوع لمركز الاختبار الكهربائي الإطباق الوطني. يستخدم على نطاق واسع في نظام توزيع الطاقة 10KV/6K، وهو منتج التبديل المفضل لمختلف المستخدمين في المناطق الحضرية والريفية. خزانة المفاتيح هي وضع وحدة معيارية، والتي يمكن دمجها وفقًا لأغراض مختلفة. من خلال الجمع بين الوحدات الثابتة والوحدات القابلة للتوسيع، تلبي المحطة الفرعية الحاجة إلى الاستخدام المرن للمفاتيح الكهربائية المدمجة. تنقسم خزانة SF6 ذات الحلقة القابلة للنفخ إلى تكوين قياسي غير قابل للتوسيع وتكوين قياسي قابل للتوسيع. نظرًا للجمع بين الوحدة الكاملة ونصف الوحدة وقابلية التوسع الخاصة بها، فهي تتمتع بمرونة خاصة للغاية. تم تنفيذ الخزانة الحلقية القابلة للنفخ SF6 بمعايير GB. في حالة التصميم الداخلي (20 درجة) يمتد عمر التصميم لأكثر من 30 عامًا.
الوصف
مجموعة المفاتيح الكهربائية RMU 33KV GIS SF6 مجموعة المفاتيح الكهربائية المعزولة بالغاز
وصف المنتجات
تنقسم الوحدة الرئيسية الحلقية (RMU) بشكل عام إلى نوعين: عزل الهواء وعزل SF6. يتم استخدامه لكسر تيار الحمل، وكسر تيار الدائرة القصيرة، وتيار عدم تحميل المحول، بالإضافة إلى تيار الشحن للخطوط الهوائية وخطوط الكابلات على مسافة معينة. إنها تلعب دورًا في التحكم والحماية وهي مجموعة مفاتيح مهمة لإمدادات الطاقة RMU وإمدادات الطاقة الطرفية. في الخزانة، تشتمل مفاتيح التحميل المجهزة بعزل الهواء بشكل أساسي على نوع إنتاج الغاز ونوع الهواء المضغوط ونوع الفراغ. مفاتيح التحميل المجهزة بعزل SF6 هي من نوع SF6. نظرًا لوجود غاز SF6 داخل الغلاف، فإن كسر القسم الناتج عنه غير مرئي. يتطلب مفتاح الحمل الموجود في الخزانة الرئيسية الحلقية عمومًا ثلاثة أوضاع، وهي قطع الحمل، وعزل الدائرة، وربما الاعتماد على التأريض. من السهل تحقيق مفاتيح توليد الغاز والهواء المضغوط وتحميل SF6 في ثلاثة أوضاع، في حين لا يمكن فصل غرفة إطفاء القوس الفراغي إلا ولا يمكن عزلها. لذلك، عادة ما يتم إضافة مفتاح منفصل إلى مجموعة المفاتيح الكهربائية لشبكة الحمل الفراغي قبل مفتاح التحميل لتشكيل فاصل عزل.
"الوقاية الخمسة" من المفاتيح الكهربائية ذات الجهد العالي
1. بعد إغلاق قاطع الدائرة الكهربائية للسيارة الموجود داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي في موضع الاختبار، لا يمكن لقاطع الدائرة الكهربائية للسيارة الدخول إلى وضع العمل. (منع إغلاق الحمل) المفاتيح الكهربائية
2. عندما تكون سكينة التأريض في مجموعة المفاتيح الكهربائية ذات الجهد العالي في وضع الإغلاق، لا يمكن إغلاق قاطع الدائرة الكهربائية للسيارة. (منع الإغلاق بسلك التأريض)
3. عندما يتم إغلاق قاطع الدائرة الفراغية داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي، يتم قفل الباب الخلفي للخزانة بالجهاز الميكانيكي الموجود على سكين التأريض. (لمنع الدخول العرضي إلى فترات مشحونة)
4. يتم إغلاق قاطع الدائرة الكهربائية الموجود داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي أثناء التشغيل، ولا يمكن تشغيل سكين التأريض. (منع التعليق المباشر لأسلاك التأريض)
5. لا يمكن لقاطع الدائرة الكهربائية الموجود داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي الخروج من موضع العمل لقاطع الدائرة الكهربائية للسيارة عندما يكون قيد التشغيل ومغلقًا. (منع مفتاح السكين المحمل)
الوحدة الرئيسية الحلقية (RMU) هي عبارة عن معدات كهربائية تتكون من مجموعة من المفاتيح الكهربائية ذات الجهد العالي المثبتة في خزانة معدنية من الألواح الفولاذية أو يتم تحويلها إلى وحدة إمداد طاقة من النوع المعياري RMU. يستخدم الجزء الأساسي منها مفاتيح التحميل والصمامات، والتي تتميز بمزايا الهيكل البسيط، الحجم الصغير، السعر المنخفض، معلمات وأداء إمدادات الطاقة المحسنة، وسلامة إمدادات الطاقة. يتم استخدامه في محطات التوزيع والمحطات الفرعية من النوع الصندوقي في المجتمعات السكنية الحضرية والمباني الشاهقة والمباني العامة الكبيرة والمصانع والمؤسسات ومراكز التحميل الأخرى.
الظروف البيئية
(1) الارتفاع المناسب: أقل من أو يساوي 2000 متر مناسب
(2) درجة الحرارة: -40 درجة ~ +55 درجة نسبية
(#) الرطوبة: المتوسط اليومي أقل من أو يساوي 95%، المتوسط الشهري أقل من أو يساوي 90%
(4) تدرج أضرار الزلزال: أقل من أو يساوي المستوى 8

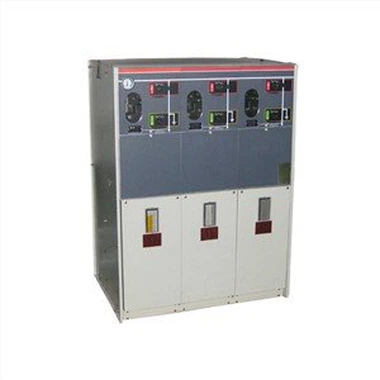

صور المنتجات








ورشة عمل المصنع


شهادة




التعبئة والتسليم


معرض



التعليمات
Q5: هل OEM/ODM متاح ؟
ج: نعم إنه كذلك! منتجاتنا يمكن تخصيصها. لدينا فرق التصميم والهندسة، يمكننا تخصيص المنتجات وفقا لرسم العملاء أو متطلباتهم.
س 6: هل أنت منتج أو شركة تجارية؟
ج: نحن مصنع، كشركة مصنعة محترفة بنسبة 100% تتمتع بخبرة تصنيع تبلغ 20 عامًا، يمكننا إنتاج المنتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100%.
س 7: هل يمكن التفاوض على السعر؟
ج: نعم، السعر قابل للتفاوض. يمكن تغييره وفقًا للكمية أو الحزمة الخاصة بك
س 8: ماذا عن التفتيش؟
ج: لدينا نظام التفتيش بأكمله من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة، واختبار رش الملح، واختبار نوع الموصل، واختبار الحياة الميكانيكية.
س9: ما هي شروط الدفع؟
ج: TT، Paypal، ويسترن يونيون، ضمان التجارة علي بابا وخطاب الاعتماد مقبول. 30% تي/تي مقدما، 70% الرصيد قبل الشحن.
س10 : ما هي الخدمة التي تقدمها الشركة؟
ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.
لدينا أيضًا فريق مبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.
عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم فني محترف يمكنه تصميم وتقديم الحلول وفقًا لاحتياجات العملاء.
يرجى النقر على الزر أدناه لإرسال المعلومات إلينا، وسيتصل بك موظفو المبيعات لدينا لتزويدك برسومات التصميم
فيما يلي أمثلة عملائنا للرجوع إليها
العميل أوزبكستان
ورقة البيانات
|
1.1 |
710-512-01-المحطة الفرعية الرئيسية MVS1 |
||||
|
المفاتيح الكهربائية الواردة |
A01 B01 |
2 |
|||
|
لا |
عناصر |
تخصيص |
وحدة |
الكمية |
صانع |
|
1 |
في سي بي |
HVX12-50-31-F 275 ملم الارتفاع أقل من أو يساوي 2000م فتح الجهد DC220V إغلاق الجهد DC220V جهد تخزين الطاقة DC220V |
تعيين |
1 |
الصين |
|
2 |
فاتو |
JDZ {{0}}KV/√3/0.1KV/√3 |
تعيين |
3 |
الصين |
|
3 |
ط م |
LZZBJ٪7b٪7b0٪7d٪7d٪2f1A 5P٪7b٪7b3٪7d٪7dVA 5P٪7b٪7b5٪7d٪7dVA 5Fs٪7b٪7b7٪7d٪7dVA |
تعيين |
3 |
الصين |
|
4 |
الصمامات ذات الجهد العالي |
XRNP٪7b٪7b0٪7d٪7d.5A |
الكمبيوتر |
3 |
الصين |
|
5 |
مانعة الصواعق |
HY5WZ٪7b٪7b1٪7d٪7d٪2f50 |
تعيين |
3 |
الصين |
|
6 |
لوحة تحكم ذكية |
واي-9008أ |
الكمبيوتر |
1 |
الصين |
|
7 |
ماس كهربائى ومؤشر خطأ الأرض |
اي كي ال -4-1 |
الكمبيوتر |
1 |
الصين |
|
8 |
أداة كهربائية متعددة الوظائف |
PD٪7b٪7b0٪7d٪7dS٪7b٪7b1٪7d٪7dV 5A |
الكمبيوتر |
1 |
الصين |
|
9 |
المزيل التوافقي الأولي |
LXQ-12كيلو فولت |
الكمبيوتر |
1 |
فنغيوان |
|
10 |
عرض مشحون |
دي إكس إن-12س |
الكمبيوتر |
1 |
الصين |
|
11 |
جهاز التحكم بدرجة الحرارة والرطوبة |
WY-CS-III |
الكمبيوتر |
1 |
الصين |
|
12 |
قطعة توصيل |
جي واي-2 |
الكمبيوتر |
3 |
الصين |
|
13 |
مربع تقاطع |
بي جيه 1 |
الكمبيوتر |
1 |
الصين |
|
14 |
قوس القياس |
نوع عالمي |
الكمبيوتر |
1 |
الصين |
|
15 |
مصباح إشارة |
ND16-22D/4 AC380V أحمر |
الكمبيوتر |
1 |
شينت |
|
16 |
مصباح إشارة |
ND16-22D/4 AC380V باللون الأخضر |
الكمبيوتر |
1 |
شينت |
|
17 |
مصباح إشارة |
ND16-22D/4 AC380V أبيض |
الكمبيوتر |
1 |
شينت |
|
18 |
قاطع دائرة مصغر للتيار المتردد |
ملحوظة1-63/2P C6A 6kA(R) |
الكمبيوتر |
2 |
فنغيوان |
إذا كنت بحاجة إلى مزيد من التفاصيل، فلا تتردد في الاتصال بنا
