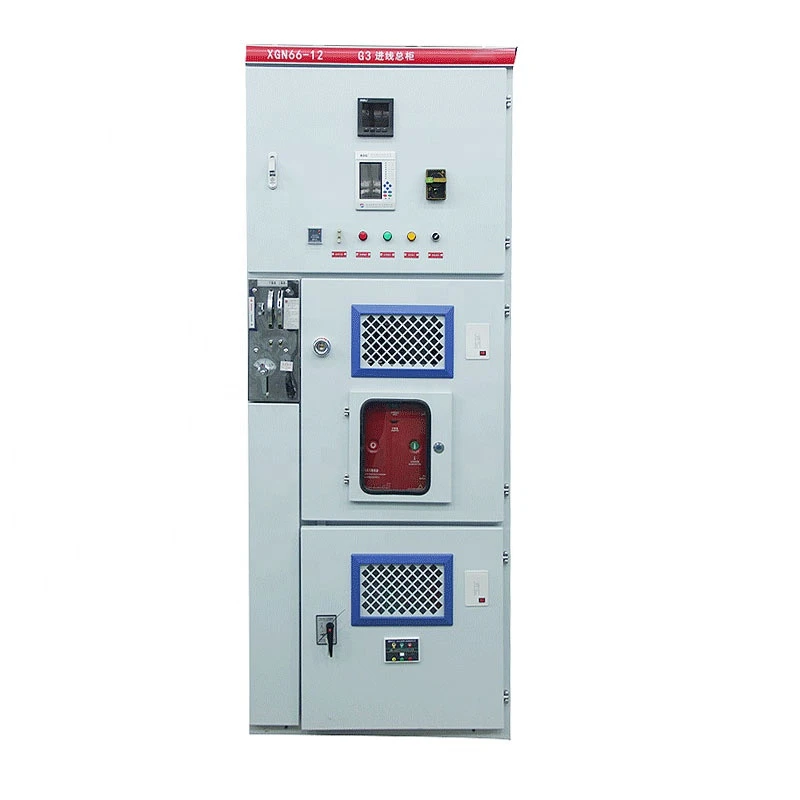

مجموعة المفاتيح الكهربائية المغلقة المعدنية المدرعة والقابلة للإزالة SF6

مجموعة المفاتيح الكهربائية المغلقة المعدنية المغلقة والمدرعة SF6





وصف الهيكل

إن مجموعة المفاتيح الكهربائية عبارة عن هيكل ثابت مغلق بالمعدن من النوع الصندوقي وتتكون المقصورة من مقاطع تعريفية

وملامح G يتم تجميعها بواسطة عدة قطع اتصال. وهي مقسمة إلى أربع حجرات، وهي حجرة بسبار. حجرة CB وحجرة القياس وحجرة الكابلات. يجب أن تتم معالجة الأجزاء بواسطة آلة التثقيب CNC وآلة الثني CNC والآلات المتطورة المتوفرة في المعالجة CNC المركز ، مما يضمن الدقة العالية في الشكل والموضع والأبعاد ، والتصنيع السريع والدقيق ، والمرن للجمع بين الخيارات المختلفة ، والتي يمكن أن تلبي متطلبات العملاء المختلفة.

الخصائص الرئيسية

1. المقصورة عبارة عن هيكل مُجمَّع ، بدون لحام ، قوة ميكانيكية عالية ومظهر فني.
2. الجزء العلوي الخلفي مخصص لمفتاح قطع الدوران GN 30-12 والجزء السفلي لمفتاح قطع الاتصال GN 19-12 C. يمكن لجهاز التعشيق الميكانيكي الذي يعمل وفقًا للإجراءات توفير حماية موثوقة للسلامة للتشغيل الشخصي والمعدات.
3. المفتاح الرئيسي المعتمد هو من النوع أحادي الكتلة، وخيارات مثل ZN63-12(VS1-12) وVD4-12
4. يتم استخدام طريقة القفل الميكانيكية الإجبارية في التعشيق بين المفاتيح الرئيسية
وقطع التوصيل وباب الحجرة لتلبية وظيفة التعشيق "المقاومة للخمسة"، مع الاستمتاع بمزيج عشوائي مع الوحدة الرئيسية الحلقية.

أبعاد الخزانة (الارتفاع * العرض * العمق)
2300 ملم	900 ملم	900 ملم
	1000 ملم

أبعاد مخطط الخزانة (مم) (لا تشمل الباب)

ارتفاع	عرض		عمق
2300	900	1000	1000
2300	900	1000	1000

لا.	غرض	وحدة	معلومات تقنية
1	الفولطية	كيلو فولت	3.6, 7.2, 12
2	التصنيف الحالي	A	630 1000	1250 2000	2500 3150
3	تصنيف كسر الدائرة القصيرة الحالية	كا	20	31.5	40
4	تصنيف وقت قصير تحمل التيار	كا	20	31.5	40
5	الذروة المقدرة تحمل التيار	كا	50	80	100
6	تصنيف ماس كهربائى صنع التيار	كا	50	80	100
7	المدة المقدرة للدائرة القصيرة	s		4
8	درجة الحماية		IP2X
9	نظام الحافلات		حافلة واحدة، حافلة واحدة مع تجاوز، حافلة مزدوجة
10	طريقة التشغيل		الكهرومغناطيسية، طاقة تخزين الربيع
11	البعد المخطط التفصيلي	مم	950^1000x2300 (أقل من 1250 أمبير) 1000x1000x2300 (أكثر من 1250 أمبير)

XGN٪7b٪7b0٪7d٪7d

مقدمة من المنتجات
لقد استوعب هذا المنتج التكنولوجيا الأجنبية المتقدمة. إنه صغير الحجم، فقط 50% من حجم المفتاح العادي؛ الخزانة كبيرة الحجم وجيدة الأداء. آلية المتشابكة "الخمسية المقاومة"، بسيطة ومزايا أخرى، الخزانة 3.6، 7.12 كيلو فولت طاقة ثلاثية الطور 50 هرتز. ينقل شريط التوصيل الفردي مجموعة كاملة من الأجهزة الداخلية لاستقبال وتوزيع الطاقة. كما أن لديها وظائف التحكم في الدائرة وحمايتها ومراقبتها. يمكن استخدامه في أنواع مختلفة من محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدينية في المباني الشاهقة وأماكن أخرى. يمكن دمجها مع خزائن الشبكة الحلقية وأيضًا فتحها وإغلاقها.

خزانة

يتكون جسم الخزانة لمجموعة المفاتيح الكهربائية من لوحة فولاذية أو لوحة من الألومنيوم والزنك ويتم معالجتها بواسطة أدوات آلة CNC، والتي لا تتمتع بدقة عالية فحسب، بل تتمتع أيضًا بمقاومة قوية ضد التآكل والأكسدة. الوزن الإجمالي للخزانة أخف من خزائن المعدات الأخرى، والقوة الميكانيكية عالية. دورة المعالجة والإنتاج قصيرة. ، تتميز الأجزاء بتنوع قوي، ومساحة الأرض القديمة صغيرة، وهي مناسبة لتنظيم الإنتاج.

حجرة

تحتوي المكونات الكهربائية الرئيسية لمجموعة المفاتيح الكهربائية على حجرات مستقلة. وفقًا للوظائف المختلفة، يتم تقسيمها إلى غرفة عربة اليد، وغرفة بسبار، وغرفة الكابلات، وغرفة أدوات الترحيل عن طريق الأقسام. يتم فصل الغرف بألواح معدنية واقية. جميع أغطية المقصورة مؤرضة بشكل مستقل، ويصل مستوى الحماية لكل حجرة إلى IP2X؛ باستثناء غرفة الترحيل، فإن المقصورات الثلاث الأخرى لديها قنوات خاصة بها لتخفيف الضغط.

جهاز المتشابكة

تعتمد مسامير الوصل بين المفتاح الرئيسي وعربة اليد ومفتاح التأريض وباب الخزانة جميعها طرق قفل ميكانيكية إلزامية لتلبية وظيفة "الوقاية الخمسة". لا يمكن إغلاق عربة اليد للكسارة إلا عندما يكون قاطع الدائرة في وضع الفتح/الاختبار أو في وضع العمل؛ وبعد فتح قاطع الدائرة، لا يمكن تشغيل آلية الدفع لعربة اليد ولا يمكن تحريك عربة اليد لمنع تحميل عربة اليد بقاطع دائرة الدفع والسحب.

ربط الجهاز الأرضي

في غرفة الكابلات، يتم توفير قضيب تأريض منفصل مقاس 6 × 50 مم 2. يمكن أن يمر هذا القضيب من خلال الخزانات المجاورة ويتصل جيدًا بالخزانة لمنع الصدمات الكهربائية. مقاومة جسم الإنسان والظروف البيئية، تضمن التشغيل الطبيعي لنظام الطاقة، وتمنع الصواعق. يحدث خطر الكهرباء الساكنة عند حدوث البرق

سخان

وذلك للوقاية من خطر التكثيف في المناخ الذي يتميز بتغيرات في درجة الحرارة أو الرطوبة. قم بتركيب سخانات في غرفة قاطع الدائرة وغرفة الكابلات على التوالي لاستخدامها في البيئة المذكورة أعلاه ولمنع التآكل. تحتوي مجموعة المفاتيح الكهربائية ذات الجهد العالي على جهاز تسخين لسهولة التحكم في درجة الحرارة والرطوبة. عندما تكون درجة حرارة مجموعة المفاتيح الكهربائية أقل من القيمة المطلوبة والرطوبة أعلى من القيمة المطلوبة، يتم تنشيط جهاز التسخين.

مقصورة في خزانة التبديل

1. عربة اليد القابلة للسحب: تم ​​تشكيل إطار عربة اليد وتجميعه بألواح فولاذية مدلفنة على البارد عالية الجودة. عربة اليد مجهزة بقاطع دائرة مفرغ ومعدات مساعدة أخرى. تم تجهيز إطار عربة اليد بآلية دفع صامولة لولبية وقابض عالي الجودة.

2. حجرة قاطع الدائرة: يتم تركيب مسار خاص في حجرة قاطع الدائرة لتحرك عربة اليد، بحيث يمكن لعربة قاطع الدائرة أن تنزلق ويتم تثبيتها في الحجرة من خلال آلية الجوز اللولبي القابلة للدوران.

3. حجرة بسبار: يتم توجيه شريط الناقل الرئيسي من خزانة تبديل واحدة إلى خزانة تبديل أخرى ويتم تثبيته بواسطة شريط الناقل الفرعي وقسم الاتصال الثابت. عند المرور عبر الخزانة المجاورة، يتم تثبيت شريط الناقل بواسطة جلبة الجدار، والتي يمكن أن تمنع بشكل فعال انتشار الحادث، وفي نفس الوقت تساعد شريط الناقل الرئيسي. الدور الداعم. يعتمد قضيب التوصيل غلافًا من نوع الانكماش أو عملية طلاء مميعة، ويتم تجهيز المراحل والموصلات بأكمام عازلة مصنوعة من مواد مقاومة للهب لتشكيل عزل مركب موثوق به.

4. حجرة الكابل: يمكن تركيب محولات التيار ومانعات الصواعق ومفاتيح التأريض في غرفة الكابلات. المساحة الواسعة مناسبة لتركيب وتوصيل كابلات متعددة.

5. غرفة التتابع: يمكن تجهيز الألواح الداخلية والخارجية للمرحل بمكونات ثانوية مثل التحكم ومكونات الحماية والقياس وأدوات العرض وشاشات المراقبة الحية.

المعلمات التقنية الرئيسية للمفاتيح الكهربائية
مشروع	وحدة	المعايير الفنية
الفولطية	كيلو فولت	3.6 7.2 12
تردد الطاقة المقدر يتحمل الجهد	كيلو فولت	على الأرض بالتناوب: 42 الكسر: 48
تصنيف دفعة البرق تحمل الجهد	كيلو فولت	على الأرض بالتناوب: 75 الكسر: 85
تردد مصنف	هرتز	50
التصنيف الحالي	A	630 1250
تصنيف كسر الدائرة القصيرة (القيمة الفعالة)	كا	20 25 31.5
تصنيف ماس كهربائى صنع الحالي (قيمة الذروة)	كا	50 63 80
تصنيف التيار الثابت الديناميكي (قيمة الذروة)	كا	50 63 80
تيار الاستقرار الحراري المقدر 4s (القيمة الفعالة)	كا	20 25 31.5
مستوى الحماية		IP2X
الأبعاد (العرض * العمق * الارتفاع)	مم	900*1000*2300
وزن	كلغ	≈60

المعلمات التقنية الرئيسية لقاطع الدائرة الكهربائية XGN66-12
مشروع	وحدة	المعايير الفنية
الفولطية	كيلو فولت	12
التصنيف الحالي	A	630 1250
تصنيف كسر ماس كهربائى الحالي	كيلو فولت	20 25 31.5
تصنيف ماس كهربائى صنع الحالي	كيلو فولت	50 63 80
تصنيف الصمود لفترة قصيرة (القيمة الفعالة 4s)	كيلو فولت	20 25 31.5
الذروة المقدرة تحمل التيار (قيمة الذروة)	كيلو فولت	50 63 80
الحياة الميكانيكية	مرات	10000
تصنيف ماس كهربائى مفتوح نهاية الأوقات الحالية	مرات	50
تسلسل التشغيل المقدر		تقسيم-0.3-مغلق-180s-مغلق
مسافة فتح الاتصال	مم	11±1
تباعد خطوط الاتصال	مم	4±0.5
المسافة المركزية بين المراحل	مم	210
سرعة الافتتاح	m/s	1.2±0.2
سرعة الإغلاق	m/s	0.6±0.2
وقت مفتوح	آنسة	أقل من أو يساوي 60
وقت الإغلاق	آنسة	أقل من أو يساوي 75
تزامن الفتح على ثلاث مراحل	آنسة	أقل من أو يساوي 2
ارتداد الإغلاق	آنسة	أقل من أو يساوي 2
مقاومة الحلقة	μΩ	أقل من أو يساوي 45
اتصل بسمك التآكل التراكمي المسموح به	مم	3

تستخدم على نطاق واسع في المباني الشاهقة والمراكز التجارية ومترو الأنفاق والمطارات والمحطات والمؤسسات الصناعية والتعدين ومنصات الحفر ومنصات استخراج النفط والمناطق السكنية والشوارع التجارية والطاقة والإضاءة الريفية.

















Q5: هل OEM/ODM متاح ؟

ج: نعم إنه كذلك! منتجاتنا يمكن تخصيصها. لدينا فرق التصميم والهندسة، يمكننا تخصيص المنتجات وفقا لرسم العملاء أو متطلباتهم.

س 6: هل أنت منتج أو شركة تجارية؟
ج: نحن مصنع، كشركة مصنعة محترفة بنسبة 100% تتمتع بخبرة تصنيع تبلغ 20 عامًا، يمكننا إنتاج المنتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100%.

س 7: هل يمكن التفاوض على السعر؟

ج: نعم، السعر قابل للتفاوض. يمكن تغييره وفقًا للكمية أو الحزمة الخاصة بك

س 8: ماذا عن التفتيش؟

ج: لدينا نظام التفتيش بأكمله من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة، واختبار رش الملح، واختبار نوع الموصل، واختبار الحياة الميكانيكية.

س9: ما هي شروط الدفع؟

ج: TT، Paypal، ويسترن يونيون، ضمان التجارة علي بابا وخطاب الاعتماد مقبول. 30% تي/تي مقدما، 70% الرصيد قبل الشحن.

س10: ما هي الخدمة التي تقدمها الشركة؟

ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.

لدينا أيضًا فريق مبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.





عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم فني محترف يمكنه تصميم وتقديم الحلول وفقًا لاحتياجات العملاء.
الرجاء النقر على الزر أدناه لإرسال المعلومات إلينا، وسيتصل بك موظفو المبيعات لدينا لتزويدك برسومات التصميم



فيما يلي أمثلة عملائنا للرجوع إليها

العملاء الروس
