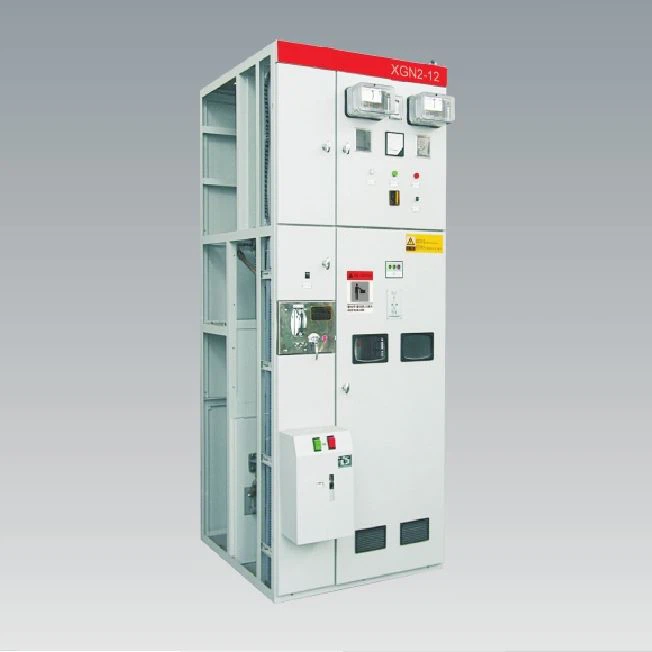

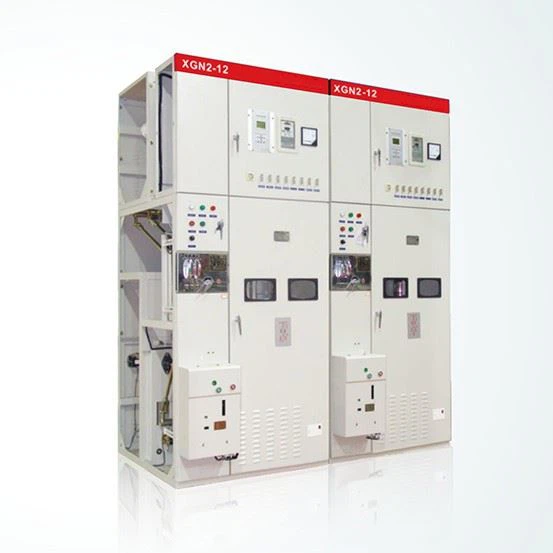

33KV مفاتيح التوزيع الكهربائية الرئيسية

وصف الهيكل إن مجموعة المفاتيح عبارة عن هيكل ثابت مغلق بمعدن صندوقي الشكل وتتكون المقصورة من ملفات جانبية و G مجمعة بواسطة عدة قطع توصيل ، وهي مقسمة إلى أربع حجرات ، وهي مقصورة القضبان. تتم المعالجة بواسطة آلة التثقيب CNC ، وآلة الثني CNC ، والآلات المتطورة المتوفرة في مركز المعالجة CNC ، مما يضمن دقة عالية من الشكل والموضع والأبعاد ، وصنع سريع ودقيق ، ومرن لمجموعة من الخيارات المختلفة ، والتي يمكن أن تلبي الطلبات المختلفة من العملاء .

إرسال التحقيق

الوصف

XGN-12 (2)

XGN-12 (3)

XGN-12

XGN15-12 (2)

XGN15-12

XGN66-12 (2)

الخصائص الرئيسية

1 المقصورة عبارة عن هيكل مركب ، بدون لحام ، قوة ميكانيكية عالية ومظهر فني.
2. الجزء العلوي الخلفي مخصص لمفتاح فصل دوار GN 30-12 وجزء سفلي لمفتاح فصل GN 19-12 C. يمكن لجهاز التعشيق الميكانيكي الذي يتم تشغيله وفقًا للإجراءات توفير حماية أمان موثوقة للتشغيل للأفراد والمعدات.
3. المفتاح الرئيسي المعتمد من النوع أحادي الكتلة ، وخيارات مثل ZN 63-12 (VS 1-12) و VD 4-12
4.تستخدم طريقة القفل الميكانيكي الإجباري في التعشيق بين المفاتيح الرئيسية
، والمفصلات وباب المقصورة لتلبية وظيفة التعشيق `` خمسة مقاومة '' ، والاستمتاع بتركيبة عشوائية مع الوحدة الرئيسية الحلقية.

رقم.	العنصر	وحدة	معلومات تقنية
1	الفولطية	كيلو فولت	3.6, 7.2, 12
2	التصنيف الحالي	A	630 1000	1250 2000	2500 3150
3	تصنيف كسر الدائرة الحالية	كا	20	31.5	40
4	تصنيف الوقت القصير الصمود الحالي	كا	20	31.5	40
5	الذروة المقدرة تحمل التيار	كا	50	80	100
6	تصنيف تيار صنع الدائرة القصيرة	كا	50	80	100
7	المدة المقدرة للدائرة القصيرة	s		4
8	درجة الحماية		IP2X
9	نظام الحافلات		حافلة واحدة ، حافلة واحدة مع تجاوز ، حافلة مزدوجة
10	طريقة التشغيل		الكهرومغناطيسية ، طاقة تخزين الربيع
11	البعد المخطط	مم	950 ^ 1000 × 2300 (أقل من 1250 أمبير) 1000 × 1000 × 2300 (أكثر من 1250 أمبير)
