حماية كاملة 500 فولت LV لوحة التحكم الكهربائية

حماية كاملة 500V LV لوحة التحكم الكهربائية

خزانة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض مناسبة لتردد التيار المتردد ثلاثي الأطوار 50 هرتز ، جهد التشغيل المقنن 380 فولت ، التيار المقنن 4000 أمبير وأقل في نظام توليد الطاقة / إمداد الطاقة مثل الطاقة ، التوزيع والتحكم المركزي بالمحرك ، تعويض الصهر الكهربائي. يتوافق المنتج مع معايير iec 60439-1 و gb7251.1 و JB / t9661 وغيرها من المعايير

صفات:

الموصل: توصيل لمرة واحدة لخطوط مدخل ومخرج الدرج ، والتي يمكن استخدامها مباشرة مع القنوات المعدنية. الموصل الثانوي لديه أسلاك مريحة وجميلة.

بيئة الخدمة

أ) درجة حرارة الهواء: درجة الحرارة القصوى: زائد 40 درجة ؛ الحد الأدنى لدرجة الحرارة: -15 درجة

ب) الرطوبة: متوسط ​​الرطوبة الشهرية 95 بالمائة. متوسط ​​الرطوبة اليومية 90 بالمائة.

ج) الارتفاع فوق مستوى سطح البحر: أقصى ارتفاع للتركيب: 1000 متر.

د) الهواء المحيط غير ملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال والبخار وما إلى ذلك.

ه) لا اهتزاز عنيف متكرر

			معامل
الفولطية		V	400	690
تصنيف الجهد العزل		V	690	1140
تصنيف تأثير تحمل الجهد		V	6000	10000
تصنيف قدرة كسر ماس كهربائى العمل		كا	18~100	10~75
تصنيف أقصى قدرة كسر ماس كهربائى		كا	25~120	20~85
تردد مصنف		هرتز	50/60
التصنيف الحالي		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
قوة التحكم المقدرة		V	تيار متردد 110/220/380 ، تيار مستمر 110/220

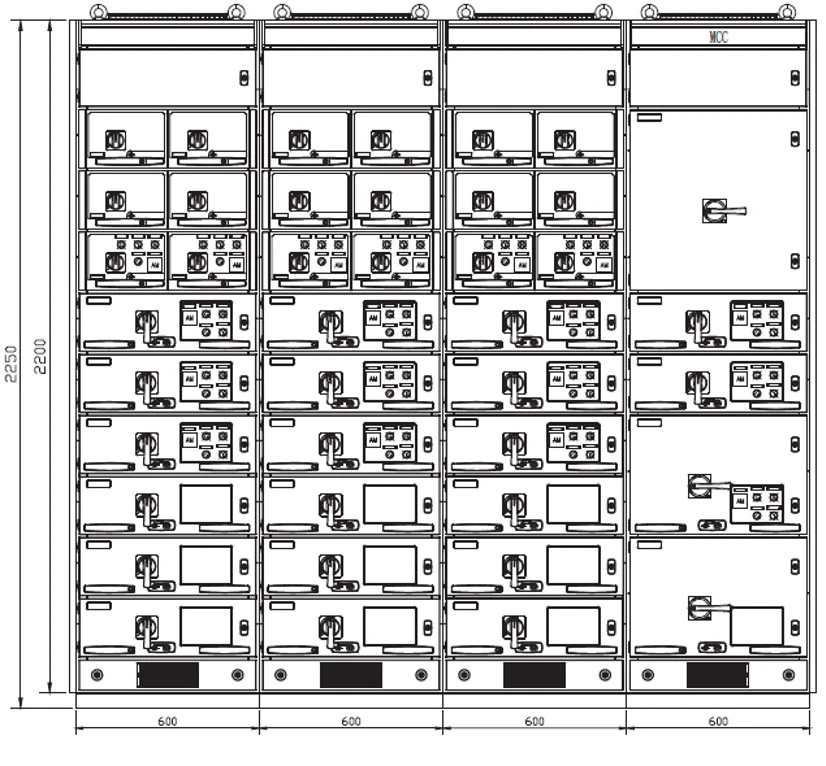

البعد (الوحدة: مم)	MNS / GCS / GGD	عرض	400,600,800,1000,1200
		عمق	600,800,1000
		ارتفاع	2200

يفضل العديد من عملاء هندسة الطاقة مجموعة المفاتيح الكهربائية من نوع الدرج ذات الجهد المنخفض MNS لمزاياها مثل الصيانة المريحة ، والدوائر الصادرة المتعددة للمجموعات ، والبصمة الصغيرة. على الرغم من وجود العديد من الشركات المصنعة في هذا المجال ، إلا أن هناك مستويات مختلفة من الخبرة الفنية وحجم الإنتاج. العديد من مصانع المفاتيح الصغيرة والمتوسطة الحجم ، بسبب ضعف الأساس الفني لها ، لا تفهم المواصفات والمعايير المتعلقة بالآلات والمعدات في غرفة التوزيع. هناك مخاطر في تصميم وتركيب خزانات الأدراج وخزائن التبديل ، إلى جانب سوء إدارة العملاء وتشغيلهم وصيانتها ، وتقادم المكونات في الخزانات بسبب زيادة وقت التشغيل ، وهذا سيؤدي إلى حدوث ارتفاع في المفاتيح الكهربائية ذات الجهد العالي الحوادث وحتى الحوادث الكبرى مثل أضرار الحرق.

عيوب شائعة وأسباب أخرى

درجة الحرارة داخل الخزانة مرتفعة للغاية. عملية تحميل طويلة المدى ، قدرة تحمل تيار طويل الأمد للموصلات ، ونقص الصيانة والصيانة لجسم الخزانة ، مما ينتج عنه رماد شديد في حجم الخزانة ، وإزالة الحرارة السيئة بشكل عام ، وعدم إزالة الرطوبة أو معدات خفض درجة حرارة تكييف الهواء في التوزيع الغرفة ، والتشغيل بدرجة حرارة عالية لمفتاح الطاقة نفسه وخطوط النقل ، مما يؤدي إلى تقليل الخصائص الإجمالية وتقليل عمر الخدمة. تقادم الآلات والمعدات والطرق. تم الإعلان عن بدء استخدام غرفة التوزيع في عام 2005 وهي قيد التشغيل منذ ما يقرب من 14 عامًا. نظرًا لنقص انقطاع التيار الكهربائي ومعايير الفحص المعمول بها ، فقد ظل يعمل لفترة طويلة ولم تتم صيانة المكونات الرئيسية أو فحصها أو استبدالها على الفور ، مما أدى إلى تسريع تقادم الآلات والمعدات والطرق وتقليل الخدمة حياة.

تدابير الاستجابة

يجب أن تستخدم الموصلات الواردة والصادرة في خزانة الدرج كبلات موثوقة أو قضبان نحاسية مؤرضة تحتوي على غلاف يتقلص حراريًا بطبقة عازلة ، ويتم تركيبها وفقًا لمعايير الصناعة الوطنية ذات الصلة ؛ يجب أن تتيح غرفة توزيع الطاقة فتح برنامج نظام مراقبة المعدات لسهولة قراءة وتشغيل معدات الماكينة. قم بإجراء تحليل للبيانات في السجلات التاريخية وقارن معلومات بيانات تشغيلية محددة لاكتشاف الحالات الشاذة على الفور ومنع حدوثها. في الوقت نفسه ، يجب أن تعزز غرفة التوزيع طرق إدارة نظام التهوية ، ويجب أن تفي طاقة الإخراج وكفاءة نظام التهوية بمتطلبات التشغيل العادي ؛ يجب أن تخضع خزانة الضغط السفلي للتشغيل في غرفة التوزيع لفحص الجودة في الوقت المحدد ، خاصة بالنسبة للمكونات الرئيسية مثل مفاتيح الطاقة الداخلية ، وخطوط النقل النحاسية ، والموصلات ، وما إلى ذلك ، والتي يجب تفكيكها واستبدالها عند الضرورة.

يجب أن تدار الأحمال المطلوبة في غرفة التوزيع بطريقة موحدة ويتم تمييزها واحدة تلو الأخرى. بالنسبة للأحمال الحرجة والحرجة للغاية ، يجب تعزيز معدات الحماية ، وينبغي صياغة خطط التفتيش المستهدفة وتنفيذها بطريقة مثبتة على الأرض ؛ إجراء تدريب تقني معقول في الوقت المناسب لموظفي إدارة التشغيل والصيانة المؤسسية ومديري غرف التوزيع ، مثل البحث والتدريب على المعرفة بتشغيل غرفة التوزيع وإدارة الصيانة ، والاستجابة للطوارئ للتشوهات المفاجئة ، والوقاية ، وموضوعات أخرى. إجراء تدريبات خطة الطوارئ وتقييمات العملية العملية في الوقت المحدد ، وتعزيز مستوى مهارة الموظفين والقدرة على الاتصال لحل مشاكل الطوارئ في جوانب متعددة.

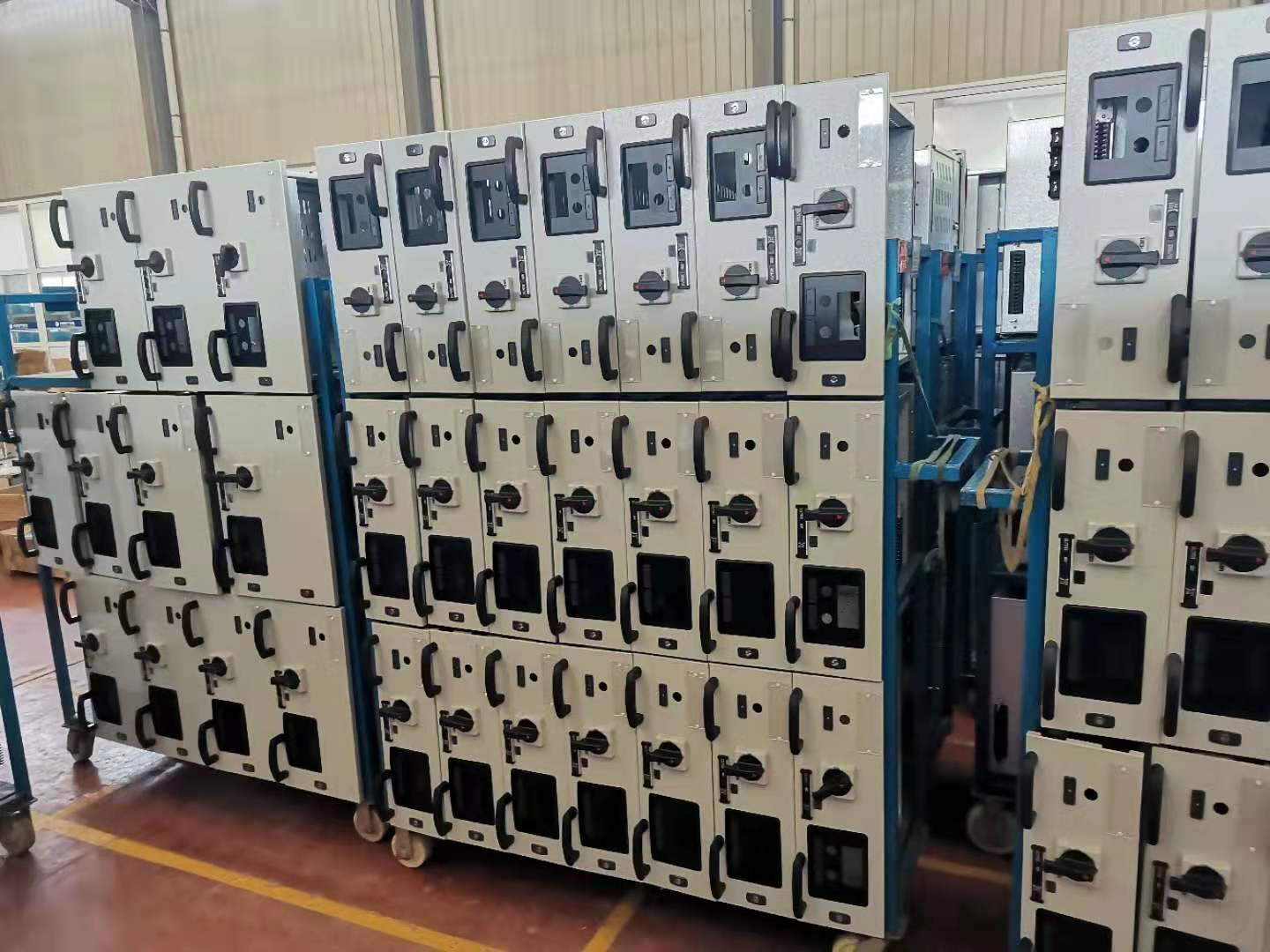

صورة المنتج

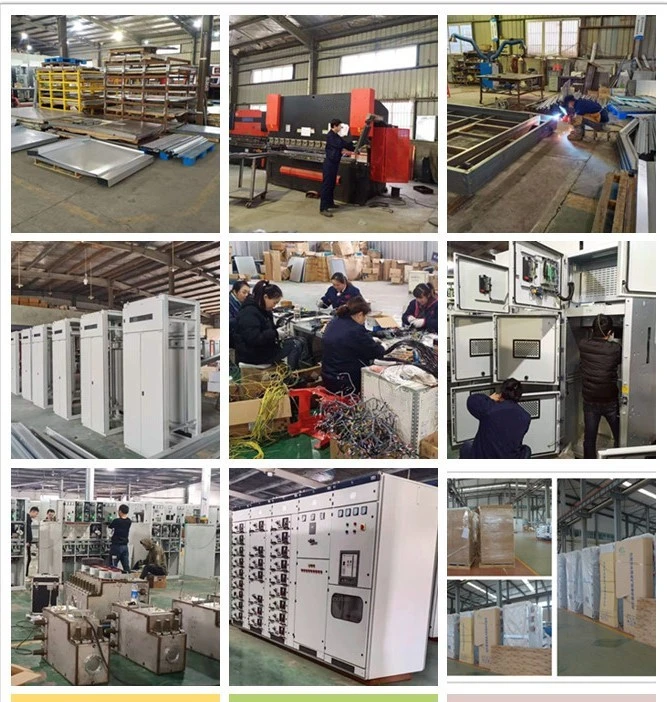

ورشة المصنع

التعبئة والتسليم

التعليمات

س 5: هل OEM / ODM متاح؟

ج: نعم إنه كذلك! يمكن تخصيص منتجاتنا. لدينا فرق تصميم وهندسة ، يمكننا تخصيص المنتجات وفقًا لرسم العملاء أو متطلباتهم.

س 6: أنت مصنع أو شركة تجارية؟
ج: نحن مصنع ، بصفتنا مصنعًا محترفًا بنسبة 100 بالمائة مع خبرة تصنيع لمدة 20 عامًا ، يمكننا إنتاج منتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100 بالمائة.

س 7: هل يمكن التفاوض على السعر؟

ج: نعم ، السعر قابل للتفاوض. يمكن تغييره حسب الكمية أو العبوة الخاصة بك

س 8: ماذا عن التفتيش؟

ج: لدينا نظام الفحص الكامل من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة ، واختبار نوع موصل اختبار رش الملح ، واختبار الحياة الميكانيكية.

س 9: ما هي شروط الدفع؟

ج: TT ، Paypal ، Western Union ، ضمان التجارة Alibaba و L / C مقبول. 30 بالمائة T / T مقدمًا ، رصيد 70 بالمائة قبل الشحن.

س 10: ما هي الخدمة التي تقدمها الشركة؟

ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.

لدينا أيضًا فريق المبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.

عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم تقني محترف يمكنه تصميم الحلول وتقديمها وفقًا لاحتياجات العملاء.
يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم

فيما يلي أمثلة عملائنا للرجوع اليها

عملاء الولايات المتحدة

	GCS LV المفاتيح القابلة للسحب
S.N.	تحديد	نعم / لا / إن وجد
	لوحة كهربائية (خزانة مفاتيح كهربائية منخفضة الجهد قابلة للسحب)
	الصانع
	ماركة
	النوع / الموديل	جي سي اس
	بلد المنشأ
1	وصف الوظيفة
1.1	إنها مجموعة من الخزانات القابلة للسحب ذات الجهد المنخفض والتي يمكن تشغيلها بسهولة وأمان.
2	متطلبات التشغيل
2.1	يمكن فصل التيار الكهربائي يدويًا وتلقائيًا أثناء الحمل الزائد وقصر الدائرة.
3	أعدادات النظام
3.1	خزانة قابلة للسحب ذات الجهد المنخفض مع جميع المكونات الأساسية وقضيب التوزيع النحاسي
4	المواصفات الفنية	التقييمات
4.1	الجهد المقنن للدائرة الرئيسية	400V
4.2	تردد مصنف	50 هرتز
4.3	تصنيف الجهد إهانة	690V (1000V)
4.4	الحد الأقصى لتيار العمل لقضيب التوصيل الرئيسي (النحاس)	1000A
4.5	تصنيفها لتحمل التيار الرئيسي بسبار	100 كيلو أمبير / 1 ثانية
4.6	مستوى الحماية	آي بي 40
4.7	وضع التشغيل	يدوي وتلقائي
4.8	نوع درج معدني	8E أو 16E أو ما يعادلها
4.8.1	درج 400A	1 لا.
4.8.2	300A درج	1 لا.
4.8.3	درج 250A	1 لا.
4.8.4	200A درج	2 لا.
4.8.5	150A درج	2 لا.
4.8.6	100A درج	2 لا.
4.9	البعد الخارجي	تقريبا. (80 سم × 105 سم × 220 سم)
4.10	يجب أن يحتوي كل درج على 3- مقياس رقمي أو تناظري لقياس تيار 3- الطور (RYB) بشكل فردي
4.11	يجب أن يكون Busbar من الأسلاك النحاسية ثلاثية الطور الرباعية مع تأريض واقٍ (R ، Y ، B ، N ، PE).
4.12	يجب أن يكون MCCB عالي الجودة وحساس
4.13	يجب أن تكون آلية تشغيل الأدراج سهلة وسلسة.
4.14	يجب أن يكون مقبض الدرج معزولًا وقويًا للغاية
4.15	يجب أن يتطابق البعد الخارجي تقريبًا مع (80 سم × 105 سم × 220 سم)
4.16	يجب أن يتطابق التصميم الخارجي واللون مع التصميم كما هو موضح في الصورة
5	علبة بسبار
5.1	يجب تثبيت علبة القضبان في الجزء العلوي من حجرة الوحدة الوظيفية ، ويمكن وضع خط التوصيل وخط الطاقة المشترك في الدرج
5.2	يجب توصيل العدد المطلوب من Busbar من النظام الحالي إلى الخزانة المثبتة عن طريق نظام ربط الصواميل / Busbar وفقًا للمتطلبات
6	الملحقات وقطع الغيار والمواد الاستهلاكية
