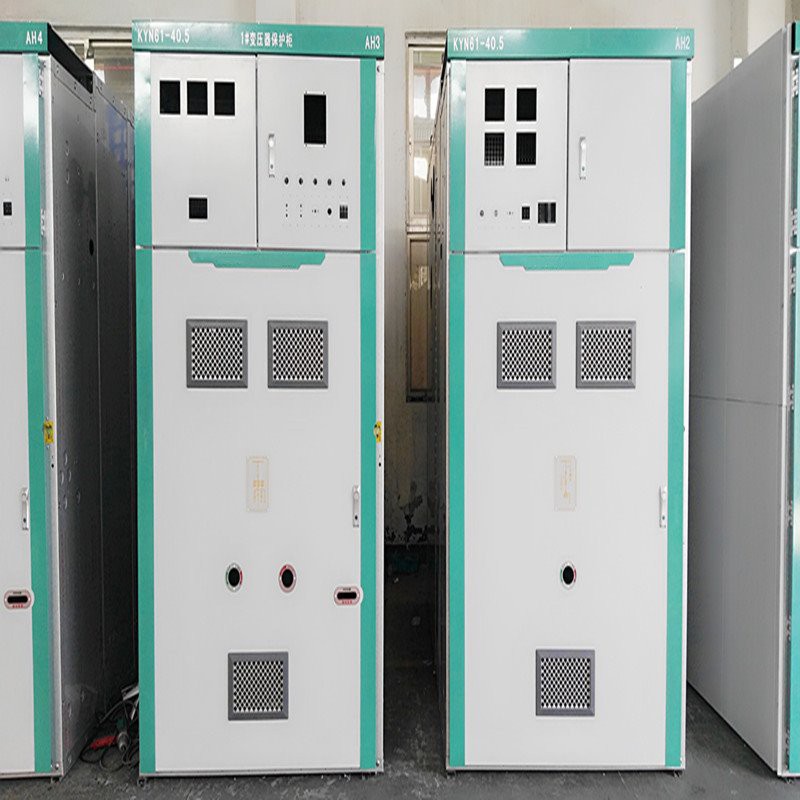

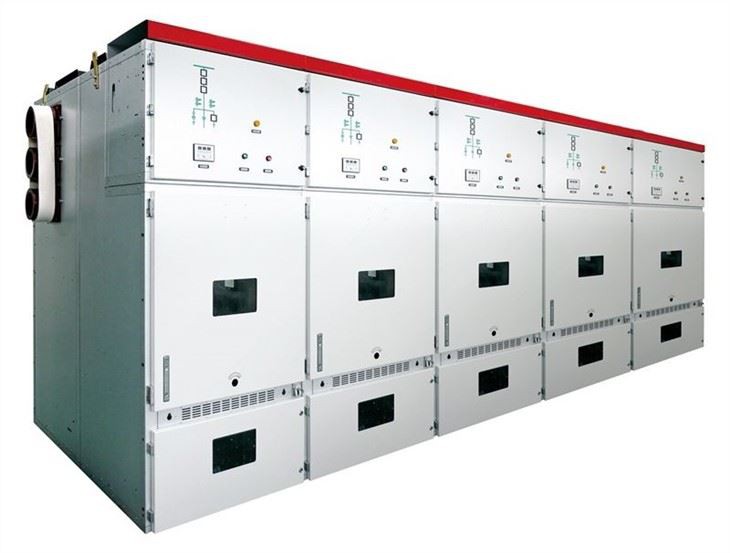

KYN 61-40. 5 لوحة توزيع مغلفة بالمعدن 35 كيلو فولت
KYN 61-40. 5 مجموعة مفاتيح كهربائية مغطاة بالمعدن بتيار متردد قابلة للإزالة تنطبق على شبكة الطاقة الكهربائية 40.5 كيلو فولت و 3 أطوار و AC و 50/60 هرتز لاستقبال وتوزيع طاقة الطاقة وأيضًا للتحكم والمراقبة وحماية الأيونات. إنه قابل للتطبيق في نظام الطاقة العام والمناسبات ذات التشغيل المتكرر. يتوافق المنتج مع GB3906: 3 ~ 35kV AC Metal Lockgear ، IEC60694 & GB / T11022: البنود الفنية الشائعة لمعيار HV Switchgear and controlgear Standard ، DL / T 404-1997: طلب المصطلح الفني للمفاتيح الكهربائية الداخلية ذات الجهد العالي AC و IEC 62271-200 1 ~ 52 كيلو فولت تيار متردد مقفل بمعدن معدني ومفاتيح تحكم.
الوصف
وصف المنتج
KYN 61-40 .5 مجموعة المفاتيح الكهربائية عبارة عن ثلاث مراحل AC 50 هرتز ، الفولتية المقدرة 40.5 KV معدات توزيع الطاقة الداخلية. كمحطات توليد الطاقة والمحطات الفرعية والتوزيع الصناعي للطاقة الكهربائية فقط ، ولها دائرة تنفيذ للتحكم والحماية والمراقبة وظيفة .
وصف الهيكل:
المفاتيح الكهربائية وفقًا لمعايير وتصميم G83906 و IEC298 ، ويمكن إزالتها من الخزانة كوحدة كاملة (عربة).
هيكل الخزانة مصنوع من صفيحة زين أو صفائح مجلفنة مجمعة مع كل من الوصلة ، ومفتاح قاطع الدائرة الكهربائية المنفصل ، وغرفة الحافلة ، وغرفة الكابلات ، وغرفة الأدوات ، وجميع المكونات المعدنية مؤرضة ، وكل جزء من الدائرة الرئيسية. يمكن ضبط القناة في حجرة الكابلات على ناقل أرضي مقاس 10 * 60 مم.
الخصائص الرئيسية:
1.استخدام هيكل الخزانة المجمعة ، هيكل قاطع الدائرة الكهربائية اليدوي ،
حجم Samall:
2. اختياري: قاطع الفراغ الخاص بالشركة VW 1-40. 5 ، قاطع الفراغ xiamen huadian VEP -40 .5 ، قاطع الدائرة المماثلة قابل للتبديل.
3.مجهزة بمركبات النقل الخاصة يمكنها الرفع ، ومركبات النقل ، وخزانة تحديد المواقع بدقة ، وقفل وموثوق بها
4. المفتاح الرئيسي ، عربة اليد ، مفتاح قفل الباب بين طرق القفل الميكانيكي الإلزامي تستخدم لتلبية وظيفة التعشيق `` Five Anti ''.
5. يمكن تنفيذ جميع العمليات في حالة إغلاق الباب ، لحماية سلامة المشغل.
6. مساحة غرفة واسعة الكابلات ، يمكن توصيلها بكابلات متعددة ، ومخرج علوي.
7.Shell حماية الصف IP3X ، باب غرفة عربة اليد مفتوح بين مختلف فئة حماية المقصورات IP2X.
8 يمكن أن تكون المادة ورقة مجلفنة يمكن ترسيبها لإنتاج الألوميموم الزنك.
نموذج | KYN 61-40 .5 |
الفولطية | 40.5 |
تكرار | 50 هرتز |
التصنيف الحالي | 1250A/1600A/2000A |
الصف IP | IP3X |
درجة حرارة البيئة | -10 ج ~ زائد 40 درجة مئوية |
مُكَمِّلات | تخصيص |
تعليمات الصيانة | يجب تنظيفها ووضعها في مكان جاف |
الظروف البيئية
1) درجة الحرارة المناسبة: -10 درجة ~ زائد 40 درجة ، متوسط درجة الحرارة اليومية: أقل من أو يساوي 35 درجة.
2) الارتفاع المناسب: أقل من أو يساوي 1000 متر
3) الرطوبة النسبية: متوسط يومي أقل من أو يساوي 95 بالمائة ، متوسط شهري أقل من أو يساوي 90 بالمائة
4) تدرج لضرر الزلزال: أقل من أو يساوي المستوى 8
يجب أن تكون المناسبات القابلة للتطبيق خالية من المواد المسببة للتآكل والمواد القابلة للاشتعال والبخار.
المعلمات الكهربائية الرئيسية
رقم. | العناصر | وحدة | المعلمات | ||
1 | الفولطية | ك | 40.5 | ||
2 | تردد مصنف | هرتز | 50 | ||
3 | التيار المقنن الرئيسي لقضيب التوصيل | A | 1250,1600,1200 | ||
4 | فرع بسبار تصنيفها الحالي | A | 630/1250/ 1600 | ||
5 | مستوى العزل المقدر | تردد الطاقة يتحمل الجهد في دقيقة واحدة (قيمة فعالة) | المرحلة ، المرحلة الأرض | ك | 95 |
| ك | 115 | |||
دفعة البرق تحمل الجهد (قيمة الذروة) | المرحلة ، المرحلة الأرض | ك | 185 | ||
| ك | 215 | |||
تردد الطاقة يتحمل الجهد لدائرة التحكم المساعدة | V | 2000 | |||
6 | تصنيف كسر الدائرة الحالية | كا | 25/31.5 | ||
7 | تصنيف إغلاق الدائرة القصيرة الحالية (قيمة الذروة) | كا | 63/80 | ||
8 | تيار تحمل الوقت القصير المقدر (4S) | كا | 25/31.5 | ||
9 | الذروة المقدرة تحمل التيار | كا | 63/80 | ||
10 | الفولطية المقدرة لدائرة التحكم المساعدة | V | -110,-220,~220 | ||
11 | درجة الحماية | الضميمة IP4X ، IP2X عند فتح باب قاطع الدائرة | |||
12 | حجم المخطط التفصيلي (العرض * العمق * الارتفاع) | مم | 1400 (1200) * 2800 (2600) * 2600 (* يتضمن مخطط عربة يدوية رقمية داخلية SF6) | ||
13 | وزن | كلغ | ~2300 | ||
ملف الشركة
تأسست شركة Jiyuan Fengyuan Electrical Equipment Co. ، Ltd في عام 1984 وهي مؤسسة متخصصة في إنتاج خزانات تبديل الجهد العالي والمنخفض
من قبل شركة State Grid Corporation في الصين.
لدينا أكثر من 30 عامًا من الخبرة المهنية في خزانة المفاتيح الكاملة ذات الجهد العالي والمنخفض ، والمحطة الفرعية من نوع الصندوق ، والمحولات ، وما إلى ذلك ، ولدينا شهادة CE ، ISO ، GB ، CQC
المصنع مباشرة ، الشركة المصنعة المهنية ، يمكن تخصيص كل شيء وفقًا لمتطلباتك المحلية
مرحبا بكم في الاستفسار
خط الإنتاج وورشة العمل
شهادة
التعبئة والتسليم
معرض
الخدمات:
نحن نقدم خدمة مجانية بعد البيع لمدة عام واحد
نصائح للحصول على عرض أسعار وتقديم الطلب:
يجب على العميل تحديد العناصر التالية:
♠ مخطط الدائرة الأولية ومخطط النظام أحادي الخط
♠ الرسم التخطيطي للدائرة الثانوية ، يجب توصيل الأسلاك وفقًا لمعيار المصنع إذا لم يكن لدى العميل أي متطلبات ؛
♠ مخطط ترتيب المفاتيح الكهربائية ، عرض مخطط لمحطة الطاقة الكهربائية الفرعية.
المواصفات التفصيلية والمعلمة للعنصر الكهربائي لكل دائرة ؛
♠ لون سطح المفاتيح الكهربائية ؛
♠ متطلبات أخرى.
شروط التجارة:
1. الدفع: 1) 30 بالمائة مقدمًا ، ورصيد 70 بالمائة مقابل نسخة B / L
2-ميناء التحميل: ميناء تشينغداو أو ميناء ليانيونقانغ
3-الخصومات: تقدم بناءً على كميات الطلب
4.وقت التسليم: 10-30 أيام وفقًا لكميات الطلب
5.Package: صندوق خشبي ومنصة نقالة خشبية ويمكن csutomized
التعليمات
Q1 : أعلم أن جودتك مثالية ولكن الجودة العادية في سوقنا هي أكثر شيوعًا ماذا يمكنني أن أفعل؟
ج: من فضلك لا تقلق ، يمكننا تقديم سلسلة من المنتجات عالية الجودة ، يمكنك اختيار الأفضل لتلبية السوق الخاص بك ، وسوف نبذل قصارى جهدنا لدعمك. أعتقد أنه يمكننا تقديم منتجات تلبي جميع متطلباتك
Q2 : هل يمكنني الحصول على عينة قبل الطلب لأنني لا أفعل ذلك حقًا ، كيف هي جودة منتجاتك؟
ج: بالطبع! نعتقد أيضًا أن ترتيب العينات هو أفضل طريقة لبناء الثقة. نحن نقدم خدمة عينة مجانية! لا تتردد في إرسال استفسار للحصول على عينة مجانية!
Q3 : ما هو وقت التسليم؟ لأننا حقا بحاجة إليها بشكل عاجل؟
ج: 3 ~ 7 أيام لإرسال عينة النظام. .15 يومًا للطلب العادي ، لن نأكل كلماتنا أبدًا.
Q4 : ما هي فترة الضمان لمنتجاتك؟
ج: لمدة سنة واحدة الضمان.
Q5 : هل OEM / ODM متاح؟
ج: نعم إنه كذلك! يمكن تخصيص منتجاتنا. لدينا فرق تصميم وهندسة ، يمكننا تخصيص المنتجات وفقًا لرسم العملاء أو متطلباتهم.
Q6 : أنت مصنع أو شركة تجارية؟
ج: نحن مصنع ، بصفتنا مصنعًا محترفًا بنسبة 100 في المائة مع خبرة تصنيع لمدة 20 عامًا ، يمكننا إنتاج منتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100 في المائة.
Q7 : هل يمكن التفاوض على السعر؟
A: نعم ، السعر قابل للتفاوض. يمكن تغييره حسب الكمية أو العبوة الخاصة بك
Q8 :ماذا عن التفتيش؟
ج: لدينا نظام التفتيش الكامل من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة ، واختبار نوع موصل اختبار رش الملح ، واختبار الحياة الميكانيكية.
Q9 :ما هي شروط الدفع؟
A: T.T, باي بال ، ويسترن يونيون، ضمان التجارة علي باباو L / C هو مقبول. 30 في المئة T / T مقدما ،70 في المئةالتوازن قبل الشحن.
Q10 :ما هي الخدمة التي تقدمها الشركة؟
ج: لدينا engin المهنيةeفريق إيه الذي يمكنه تصميم وتطوير القالب للوصول إلى عملاء مختلفينrالمساواة.
لدينا أيضًا فريق المبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.
