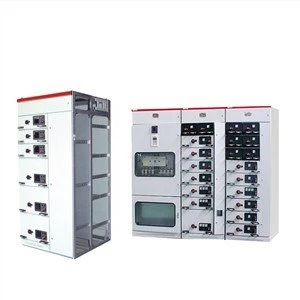

لوحة لوحة الجهد المنخفض

لوحة لوحة المفاتيح الكهربائية ذات الجهد المنخفض GCK تتكون من جزأين ، خزانة مركز توزيع الطاقة (PC) ومركز التحكم في المحرك (MCC). إنه مناسب لمستخدمي الطاقة مثل محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين ، وما إلى ذلك ، كنظام توزيع طاقة مع تصنيف ...

إرسال التحقيق

الوصف

لوحة لوحة المفاتيح الكهربائية ذات الجهد المنخفض GCK

وتتكون من جزأين ، خزانة مركز توزيع الطاقة (PC) ومركز التحكم في المحرك (MCC). إنها مناسبة لمستخدمي الطاقة مثل محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين ، وما إلى ذلك ، كنظام توزيع الطاقة بتردد 50 هرتز ، أقصى جهد تشغيل يبلغ 660 فولت ، وأقصى تيار عمل 4000 أمبير. يتم استخدامه لتحويل الطاقة والتحكم في توزيع توزيع الطاقة والتحكم في المحرك ومعدات توزيع طاقة الإضاءة.

نموذج	العنصر			تخصيص
GCK	اساسي			IEC 439-1 ، غيغابايت 7251-1
	درجة IP			IP30
	الجهد التشغيلي المقدر (V)			تيار متردد 360600
	التردد (هرتز)			50/60
	جهد العزل المقدر (V)			660
	ظروف التشغيل	بيئة		داخلي
	قدرة محرك التحكم (kW)			0.45~155
	الحياة الميكانيكية (مرات)			500
	التصنيف الحالي (A)	ناقل أفقي		1600,2000,2500,3150
		الحافلة العمودية		630,800
		موصل اتصال الدائرة الرئيسية		200,400,630
		موصل اتصال الدائرة المساعدة		10,20
		أقصى تيار لدائرة التغذية	خزانة الكمبيوتر	1600
			خزانة MCC	630
		الدائرة الكهربائية		1000,1600,2000,2500,3150
	تيار تحمل الوقت القصير المقدر (kA)			30,50,80
	الذروة المقدرة تحمل التيار (kA)			63,105,176
	تحمل الجهد (V / دقيقة)			2500
