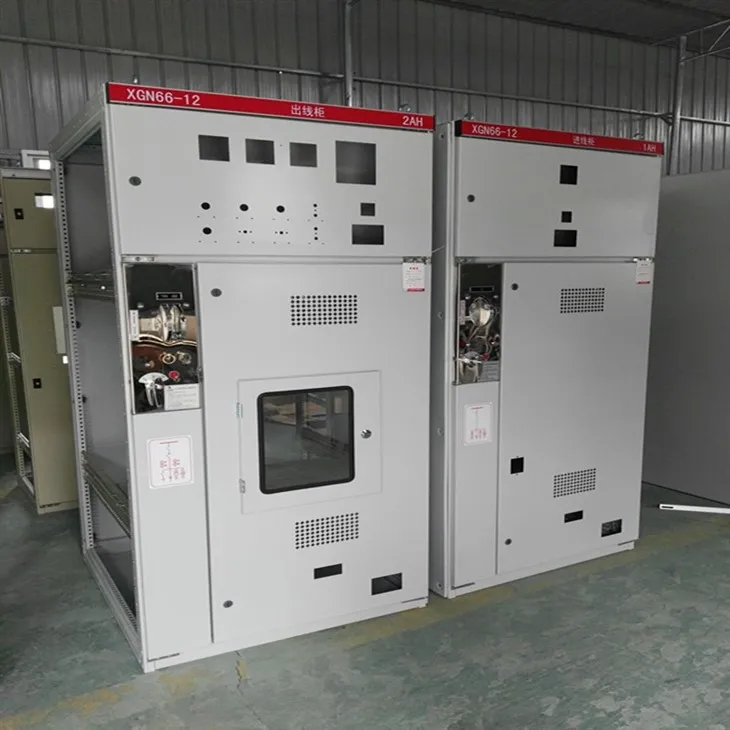

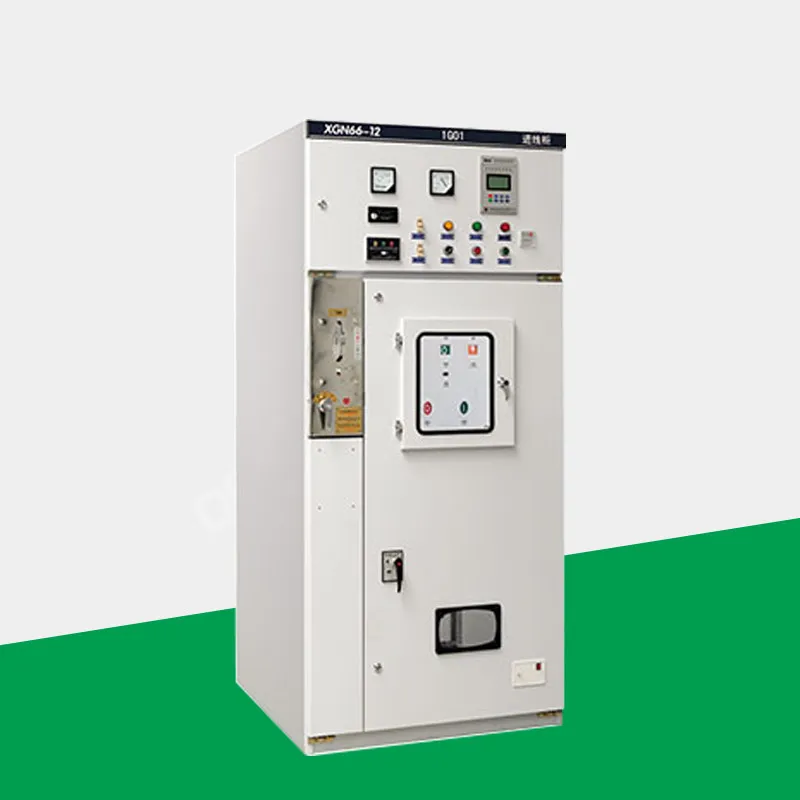

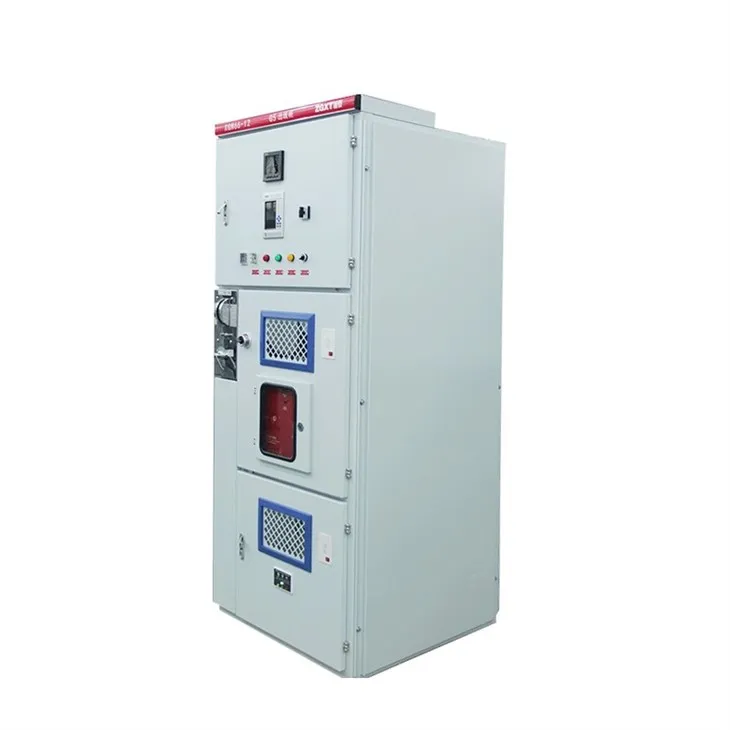

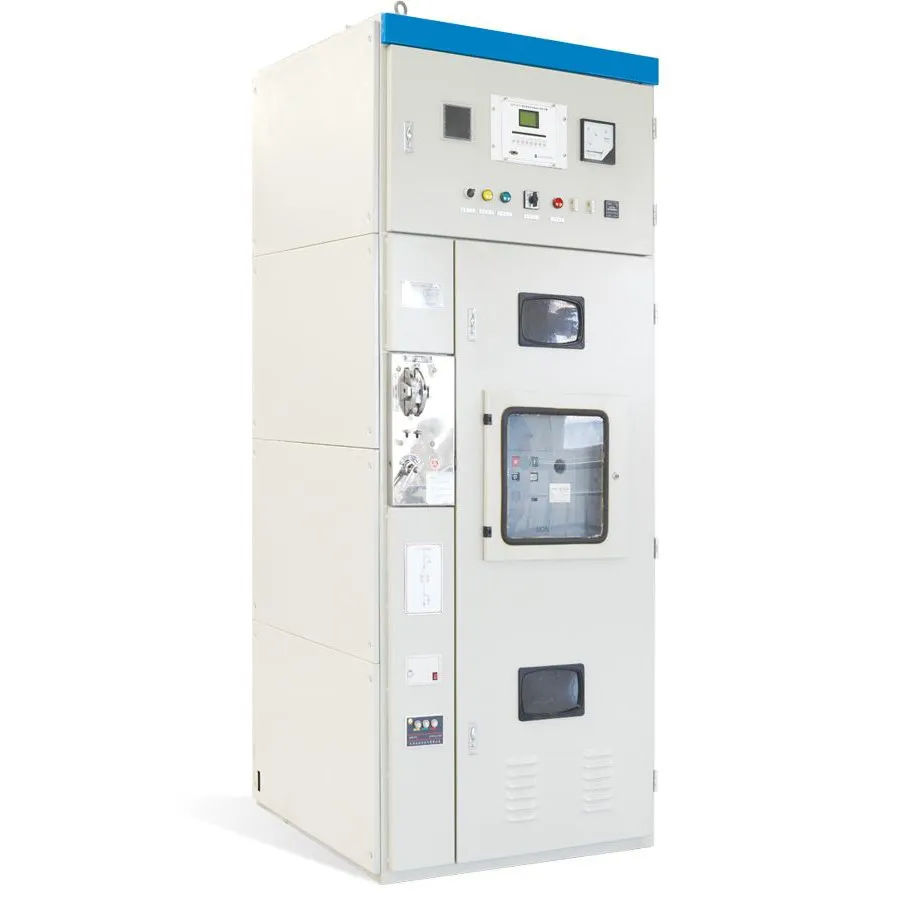

XGN -12 12 kv مجموعة المفاتيح الكهربائية المغلقة الثابتة لتوزيع الطاقة الكهربائية ذات الجهد العالي

XGN -12 12 kv مجموعة المفاتيح الكهربائية المغلقة الثابتة لتوزيع الطاقة الكهربائية ذات الجهد العالي

هذا المنتج قد امتص التكنولوجيا المتقدمة الأجنبية. إنه صغير الحجم ، فقط 50 في المائة من حجم المفتاح العادي ؛ الخزانة عالية الحجم وجيدة الأداء ؛ آلية التشابك "خمسة مقاومة" ، مزايا بسيطة ومزايا أخرى ، الخزانة 3.6 ، 7.12 كيلو فولت طاقة ثلاثية الطور 50 هرتز.قضيب التوصيل الفردي ينقل مجموعة كاملة من الأجهزة الداخلية لاستقبال وتوزيع الطاقة. كما أن لديها وظائف التحكم في الدائرة وحمايتها ومراقبتها. يمكن استخدامه في أنواع مختلفة من محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين في المباني الشاهقة وأماكن أخرى. يمكن دمجه مع خزانات الشبكة الحلقية وأيضًا فتح وإغلاق.

وصف الهيكل

لوحة المفاتيح عبارة عن هيكل ثابت مغلق بمعدن صندوقي وتتكون المقصورة من جوانب

يتم تجميع ملفات التعريف G و G بواسطة عدة قطع توصيل ، وهي مقسمة إلى أربعة أقسام ، وهي مقصورة busbar ، ومقصورة CB ، وحجرة القياس ، ومقصورة الكابلات. تتم معالجة الأجزاء بواسطة آلة التثقيب CNC ، وآلة الثني CNC ، والآلات المتطورة المتوفرة في معالجة CNC المركز ، مما يضمن دقة عالية من الشكل والموضع والأبعاد ، وصنع سريع ودقيق ، ومرن للجمع بين الخيارات المختلفة ، والتي يمكن أن تلبي متطلبات العملاء المختلفة.



الخصائص الرئيسية

1 المقصورة عبارة عن هيكل مركب ، بدون لحام ، قوة ميكانيكية عالية ومظهر فني.
2. الجزء العلوي الخلفي مخصص لمفتاح فصل دوار GN 30-12 وجزء سفلي لمفتاح فصل GN 19-12 C. يمكن لجهاز التعشيق الميكانيكي الذي يتم تشغيله وفقًا للإجراءات توفير حماية أمان موثوقة للتشغيل للأفراد والمعدات.
3. المفتاح الرئيسي المعتمد من النوع أحادي الكتلة ، وخيارات مثل ZN 63-12 (VS 1-12) و VD 4-12
4.تستخدم طريقة القفل الميكانيكي الإجباري في التعشيق بين المفاتيح الرئيسية
، والمفصلات وباب المقصورة لتلبية وظيفة التعشيق `` خمسة مقاومة '' ، والاستمتاع بتركيبة عشوائية مع الوحدة الرئيسية الحلقية.



أبعاد الخزانة (الارتفاع * العرض * العمق)
2300 مم	900 ملم	900 ملم
	1000 مم



أبعاد مخطط الخزانة (مم) (لا يشمل الباب)

ارتفاع	عرض		عمق
2300	900	1000	1000
2300	900	1000	1000

لا.	غرض	وحدة	معلومات تقنية
1	الفولطية	كيلو فولت	3.6, 7.2, 12
2	التصنيف الحالي	A	630 1000	1250 2000	2500 3150
3	تصنيف كسر التيار الكهربائي	كا	20	31.5	40
4	تصنيف الوقت القصير الصمود الحالي	كا	20	31.5	40
5	الذروة المقدرة تحمل التيار	كا	50	80	100
6	تصنيف تيار صنع الدائرة القصيرة	كا	50	80	100
7	المدة المقدرة للدائرة القصيرة	s		4
8	درجة الحماية		IP2X
9	نظام الحافلات		حافلة واحدة ، حافلة واحدة مع تجاوز ، حافلة مزدوجة
10	طريقة التشغيل		الكهرومغناطيسية ، طاقة تخزين الربيع
11	البعد المخطط	مم	950 ^ 1000 × 2300 (أقل من 1250 أمبير) 1000 × 1000 × 2300 (أكثر من 1250 أمبير)



خزانة

يتكون جسم الخزانة من لوحة المفاتيح من صفيحة فولاذية أو لوحة الألومنيوم والزنك ومعالجتها بواسطة أدوات آلة CNC ، والتي لا تتميز فقط بالدقة العالية بل تتميز أيضًا بمقاومة قوية للتآكل والأكسدة. الوزن الإجمالي للخزانة أخف من خزانات المعدات الأخرى ، والقوة الميكانيكية عالية. دورة المعالجة والإنتاج قصيرة. ، تتميز الأجزاء بتنوع قوي ، ومساحة الأرض القديمة صغيرة ، وهو أمر مناسب لتنظيم الإنتاج.

حجرة

تحتوي المكونات الكهربائية الرئيسية للمفاتيح الكهربائية على مقصورات مستقلة. وفقًا للوظائف المختلفة ، يتم تقسيمها إلى غرفة عربة اليد وغرفة بسبار وغرفة كابل وغرفة أدوات الترحيل بواسطة أقسام. الغرف مفصولة بألواح معدنية واقية. جميع أغلفة المقصورة مؤرضة بشكل مستقل ، ويصل مستوى الحماية لكل حجرة إلى IP2X ؛ باستثناء غرفة الترحيل ، تحتوي المقصورات الثلاثة الأخرى على قنوات تخفيف الضغط الخاصة بها.

جهاز المتشابكة

تتبنى المسامير المشتركة بين المفتاح الرئيسي وعربة اليد ومفتاح التأريض وباب الخزانة طرق قفل ميكانيكية إلزامية لتلبية وظيفة "الوقاية الخمسة". لا يمكن إغلاق عربة اليد القاطعة إلا عندما يكون قاطع الدائرة في وضع الفتح / الاختبار أو وضع العمل ؛ وبعد فتح قاطع الدائرة ، لا يمكن تشغيل آلية الدفع لعربة اليد ولا يمكن تحريك عربة اليد لمنع تحميل عربة قاطع الدائرة الكهربائية التي تعمل بالدفع والسحب.

جهاز ربط الأرض

في غرفة الكابلات ، يتم توفير قضيب توصيل أرضي منفصل بحجم 6 × 50 مم 2. يمكن أن يمر قضيب التوصيل هذا عبر الخزانات المجاورة ويتصل جيدًا بالخزانة لمنع الصدمات الكهربائية. تضمن مقاومة جسم الإنسان والظروف البيئية التشغيل الطبيعي لنظام الطاقة ، وتمنع ضربات الصواعق. يحدث خطر الكهرباء الساكنة عند حدوث البرق

سخان

من أجل منع خطر التكثف في مناخ مع ارتفاع درجة الحرارة أو تغيرات الرطوبة. قم بتركيب سخانات في غرفة قاطع الدائرة وغرفة الكابلات على التوالي للاستخدام في البيئة المذكورة أعلاه ولمنع التآكل. تحتوي مجموعة المفاتيح الكهربائية ذات الجهد العالي على جهاز تسخين لسهولة التحكم في درجة الحرارة والرطوبة. عندما تكون درجة حرارة اللوحة أقل من القيمة المطلوبة والرطوبة أعلى من القيمة المطلوبة ، يتم تنشيط جهاز التسخين.

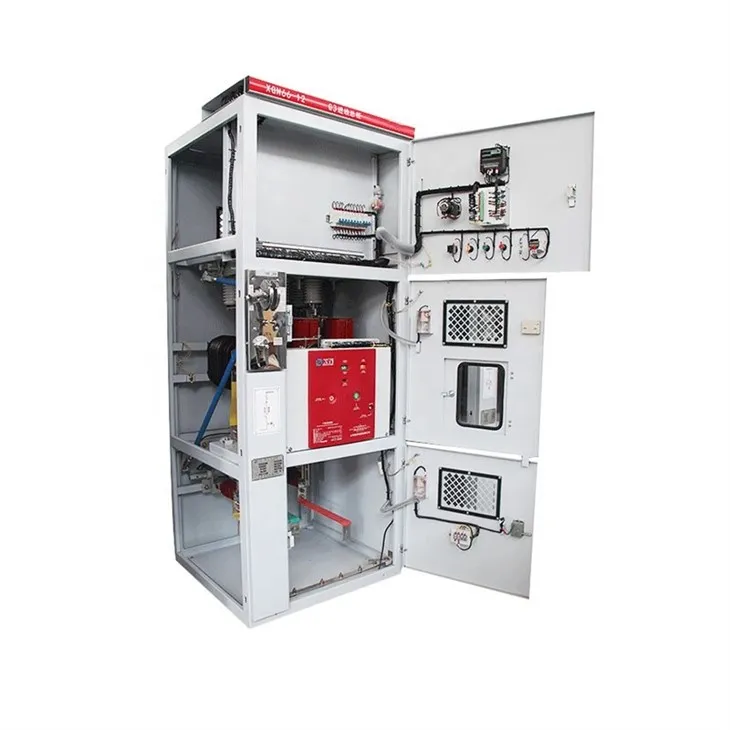

مقصورة في خزانة التبديل

1. عربة يدوية قابلة للسحب: يتم تشكيل إطار عربة اليد وتجميعها بألواح فولاذية عالية الجودة ملفوفة على البارد. عربة اليد مجهزة بقاطع دائرة مفرغة ومعدات مساعدة أخرى. تم تجهيز إطار عربة اليد بآلية دفع صامولة لولبية وقابض فائق الارتفاع.

2. مقصورة قاطع الدائرة: يتم تثبيت مسار خاص في حجرة قاطع الدائرة حتى تتحرك عربة اليد ، بحيث يمكن أن تنزلق عربة اليد لقاطع الدائرة الكهربائية ويتم تثبيتها في المقصورة من خلال آلية صامولة لولبية قابلة للدوران.

3. مقصورة بسبار: يتم قيادة قضيب الناقل الرئيسي من خزانة تبديل واحدة إلى خزانة تبديل أخرى ويتم تثبيتها بواسطة شريط ناقل فرعي وقسم اتصال ثابت. عند المرور عبر الخزانة المجاورة ، يتم تثبيت قضيب الناقل بواسطة جلبة الجدار ، والتي يمكن أن تمنع بشكل فعال وقوع الحادث من الانتشار ، وفي نفس الوقت تساعد قضيب الناقل الرئيسي. الدور الداعم: يتبنى قضيب التوصيل غلاف من نوع الانكماش أو عملية طلاء مميعة ، والمراحل والموصلات مجهزة بجلب عازلة مصنوعة من مواد مثبطة للهب لتشكيل عزل مركب موثوق به.

4. حجرة الكابلات: يمكن تركيب المحولات الحالية وموانع الصواعق ومفاتيح التأريض في غرفة الكابلات. المساحة الواسعة ملائمة لتركيب وتوصيل العديد من الكابلات.

5. غرفة الترحيل: يمكن تجهيز الألواح الداخلية والخارجية للمرحل بمكونات ثانوية مثل التحكم ، ومكونات الحماية ، والقياس ، وأدوات العرض ، وشاشات المراقبة الحية.

المنتج Paramenters

المعلمات التقنية الرئيسية للمفاتيح الكهربائية
مشروع	وحدة	المعايير الفنية
الفولطية	ك	3.6 7.2 12
تردد الطاقة المقدرة تحمل الجهد	ك	على الأرض بالتناوب: 42 كسر: 48
الدافع البرق تقييمه تحمل الجهد	ك	على الأرض بالتناوب: 75 كسر: 85
تردد مصنف	هرتز	50
التصنيف الحالي	A	630 1250
تيار كسر الدائرة القصيرة المقدر (القيمة الفعالة)	كا	20 25 31.5
تيار صنع ماس كهربائى المقدر (قيمة الذروة)	كا	50 63 80
تيار ثابت ديناميكي مصنّف (قيمة الذروة)	كا	50 63 80
تيار الاستقرار الحراري المقدر 4s (قيمة فعالة)	كا	20 25 31.5
مستوى الحماية		IP2X
الأبعاد (العرض * العمق * الارتفاع)	مم	900*1000*2300
وزن	كلغ	≈60

المعلمات التقنية الرئيسية لقاطع الدائرة الفراغية XGN 66-12
مشروع	وحدة	المعايير الفنية
الفولطية	ك	12
التصنيف الحالي	A	630 1250
تصنيف كسر التيار الكهربائي	ك	20 25 31.5
تصنيف تيار صنع الدائرة القصيرة	ك	50 63 80
تيار تحمل الوقت القصير المقدر (القيمة الفعالة 4 ثانية)	ك	20 25 31.5
الذروة المقدرة تحمل التيار (قيمة الذروة)	ك	50 63 80
الحياة الميكانيكية	مرات	10000
تصنيف الوقت الحالي للدائرة القصيرة المفتوحة	مرات	50
تسلسل التشغيل المقدر		انقسام -0. 3- مغلق -180 مغلق
مسافة فتح الاتصال	مم	11±1
تباعد خطوط الاتصال	مم	4±0.5
مسافة المركز بين المراحل	مم	210
سرعة الفتح	m/s	1.2±0.2
سرعة الإغلاق	m/s	0.6±0.2
وقت مفتوح	آنسة	أقل من أو يساوي 60
وقت الإغلاق	آنسة	أقل من أو يساوي 75
ثلاث مراحل تزامن الافتتاح	آنسة	أقل من أو يساوي 2
ارتداد الإغلاق	آنسة	أقل من أو يساوي 2
مقاومة الحلقة	μΩ	أقل من أو يساوي 45
سمك التآكل المتراكم المسموح به	مم	3

نطاق التطبيق

تستخدم على نطاق واسع في المباني الشاهقة والمراكز التجارية ومترو الأنفاق والمطارات والمحطات والمؤسسات الصناعية والتعدين ومنصات الحفر ومنصات استخراج النفط والمناطق السكنية والشوارع التجارية والطاقة الريفية والإضاءة.













س 5: هل OEM / ODM متاح؟

ج: نعم إنه كذلك! يمكن تخصيص منتجاتنا. لدينا فرق تصميم وهندسة ، يمكننا تخصيص المنتجات وفقًا لرسم العملاء أو متطلباتهم.

س 6: أنت مصنع أو شركة تجارية؟
ج: نحن مصنع ، بصفتنا مصنعًا محترفًا بنسبة 100 في المائة مع خبرة الشركة المصنعة لمدة 20 عامًا ، يمكننا إنتاج منتجات وفقًا لمتطلبات العملاء ويمكننا أيضًا التحكم في جودة المنتجات بنسبة 100 في المائة.

س 7: هل يمكن التفاوض على السعر؟

ج: نعم ، السعر قابل للتفاوض. يمكن تغييره حسب الكمية أو العبوة الخاصة بك

س 8: ماذا عن التفتيش؟

ج: لدينا نظام الفحص الكامل من المواد الخام إلى المنتجات النهائية بما في ذلك اختبار ارتفاع درجة الحرارة ، واختبار نوع موصل اختبار رش الملح ، واختبار الحياة الميكانيكية.

س 9: ما هي شروط الدفع؟

ج: TT ، Paypal ، Western Union ، ضمان التجارة Alibaba و L / C مقبول. 30 بالمائة T / T مقدمًا ، رصيد 70 بالمائة قبل الشحن.

س 10: ما هي الخدمة التي تقدمها الشركة؟

ج: لدينا فريق مهندس محترف يمكنه تصميم وتطوير القالب للوصول إلى متطلبات العملاء المختلفة.

لدينا أيضًا فريق المبيعات لتقديم خدمة جيدة من مرحلة ما قبل البيع إلى ما بعد البيع.

عادة ما يتم تخصيص هذا المنتج.
نحن شركة مصنعة ولدينا قسم تقني محترف يمكنه تصميم الحلول وتقديمها وفقًا لاحتياجات العملاء.
يرجى الاتصال بموظفي المبيعات لدينا للحصول على رسومات التصميم

فيما يلي أمثلة عملائنا للرجوع اليها

إذا كنت بحاجة إلى مزيد من التفاصيل ، فلا تتردد في الاتصال بنا
