خمسة عوامل رئيسية تؤثر على تخطيط وتصميم خزانات المفاتيح الكهربائية ذات الجهد العالي والمنخفض في إنتاج الكبائن الجاهزة

خمسة عوامل رئيسية تؤثر على تخطيط وتصميم خزانات المفاتيح الكهربائية ذات الجهد العالي والمنخفض في إنتاج الكبائن الجاهزة

الأول هو عامل العزل

تشمل التسهيلات الداخلية للمفاتيح الكهربائية ذات الجهد العالي والمنخفض محول الجهد الحالي ، ومفتاح التأريض ، والفاصل ، ومفتاح الحمل ، وقاطع دارة الجهد العالي ، والصمامات ذات الجهد العالي ، وموصل الجهد المنخفض ، والعرض المباشر عالي الجهد ، والأجزاء العازلة ، مفاعل الجهد ، مكثف تحويلة أحادية الطور عالية الجهد ومعدات أخرى. الأجهزة الكهربائية الداخلية للمعدات معقدة نسبيًا ، والهيكل العام مضغوط نسبيًا. ومع ذلك ، يجب حجز مسافة معينة بين المفاتيح لضمان عدم وجود ماس كهربائي أو تأثير كهرومغناطيسي بين الخطوط ، من أجل ضمان سلامة واستقرار الدوائر الداخلية للمفاتيح الكهربائية بأكملها. ببساطة استخدام الهواء كوسيط عازل غير ممكن. يجب إدخال لوح عازل غير معدني بين كل مجموعة مفاتيح ، كما يجب إرفاق طبقة من مادة العزل بمفاصل النقل لكل مجموعة مفاتيح لضمان التشغيل المستقر للمعدة إلى حد كبير.

العامل الثاني هو ارتفاع درجة الحرارة

يجب أن تحافظ المعدات الداخلية للمقصورة الجاهزة الفائضة على درجة حرارة ثابتة ، ولا يُستثنى من ذلك مجموعة المفاتيح الكهربائية ذات الجهد العالي والمنخفض. توجد صمامات وقواطع كهربائية عالية الجهد داخل مجموعة المفاتيح الكهربائية. يولد هذان النوعان من المفاتيح الكهربائية قدرًا كبيرًا من الحرارة عند المرور عبر التيارات القوية ، مما يتسبب في زيادة مفاجئة في درجة الحرارة داخل المجموعة. عندما تصل درجة الحرارة إلى ذروتها ، فإنها ستحرق المكونات الأولية ، مما يتسبب في وقوع حوادث. على الرغم من وجود تكييف هواء أمني من الدرجة الصناعية مثبت داخل المقصورة ، فإن مجموعة المفاتيح الكهربائية المغلقة تقلل بشكل كبير من تأثير التبريد على نقل المعدات الداخلية. من الضروري تطبيق طلاء ممتص للحرارة والتبريد داخل الغلاف لضمان ثبات الجهاز.

العامل الثالث هو عامل التكثيف

إن حدوث ظاهرة التكثيف هو في الواقع نقطة متقدمة في عامل ارتفاع درجة الحرارة. عندما تكون درجة الحرارة داخل الكابينة ثابتة وتزداد درجة الحرارة داخل اللوحة ، سيتولد قدر كبير من الاختلاف في درجات الحرارة ، مما يتسبب في التصاق جزيئات الماء في الهواء بداخل المجموعة ، مما يؤدي إلى ظاهرة التكثيف والتأثير بسهولة على الكل معدات المفاتيح. الحل هو التأكد من أن درجة الحرارة داخل وخارج الخزانة مناسبة أثناء التصميم.

الرابع هو الاستقرار

يجب أن يحافظ جسم الخزانة على استقرار جيد ، ويجب أن يكون هيكل الهيكل العام مستقرًا. غالبًا ما يمر الجهد العالي والتيارات القوية عبر هيكل الخزانة. عند التعامل مع هذه المشكلات ، ستولد مكونات المفاتيح المختلفة طاقة حركية كبيرة ، والتي سيكون لها متطلبات صارمة لاستقرار الجهاز بأكمله. يجب أن يفي اختيار المواد بين المعدات الإجمالية بمعايير الاستخدام ، كما يجب أن تكون الوصلات ملحومة بإحكام معًا.

أخيرًا ، وظائف الوقاية الخمس لهيئة مجلس الوزراء

تختلف وظائف الوقاية الخمس لخزانات الجهد العالي والمحطات الفرعية من نوع الصندوق ، وتشمل وظائف الوقاية الخمس للخزانات النقاط التالية:

1) منع فتح وإغلاق القواطع بشكل زائف

2) منع التشغيل المباشر لمفاتيح التأريض أو أسلاك التأريض المؤقتة ، مثل تأريض دائرة قصر اصطناعية.

3) منع الأشخاص من الدخول عن طريق الخطأ في الفاصل الزمني المكهرب يعني منع المشغلين من التعرض للصعق الكهربائي أثناء الصيانة في المرحلة اللاحقة.

4) منع نقل الطاقة عندما تكون مجهزة بأسلاك تأريض مؤقتة أو مفاتيح التأريض مغلقة لمنع دوائر القصر الاصطناعية.

5) منع فتح وإغلاق مفاتيح العزل العلوية والسفلية بالحمل أو دفع وسحب عربة اليد الخاصة بقاطع الدائرة مع الحمل.

باختصار ، يجب مراعاة هذه العوامل الخمسة ذات الصلة عند تصميم الكبائن الجاهزة للضغط المرتفع والمنخفض ، لضمان سلامة واستقرار المقصورة بأكملها وتجنب المشكلات المختلفة في المرحلة اللاحقة.

رابط المنتج

http://www.switchgear-china.com/box-type-compact-substation/prefabricated-substation/outdoor-compact-substation.html

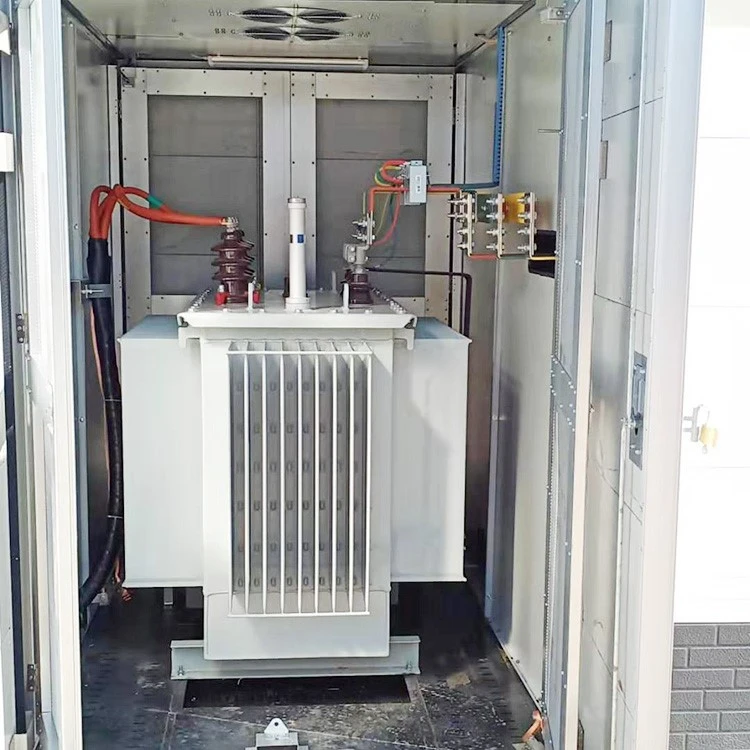

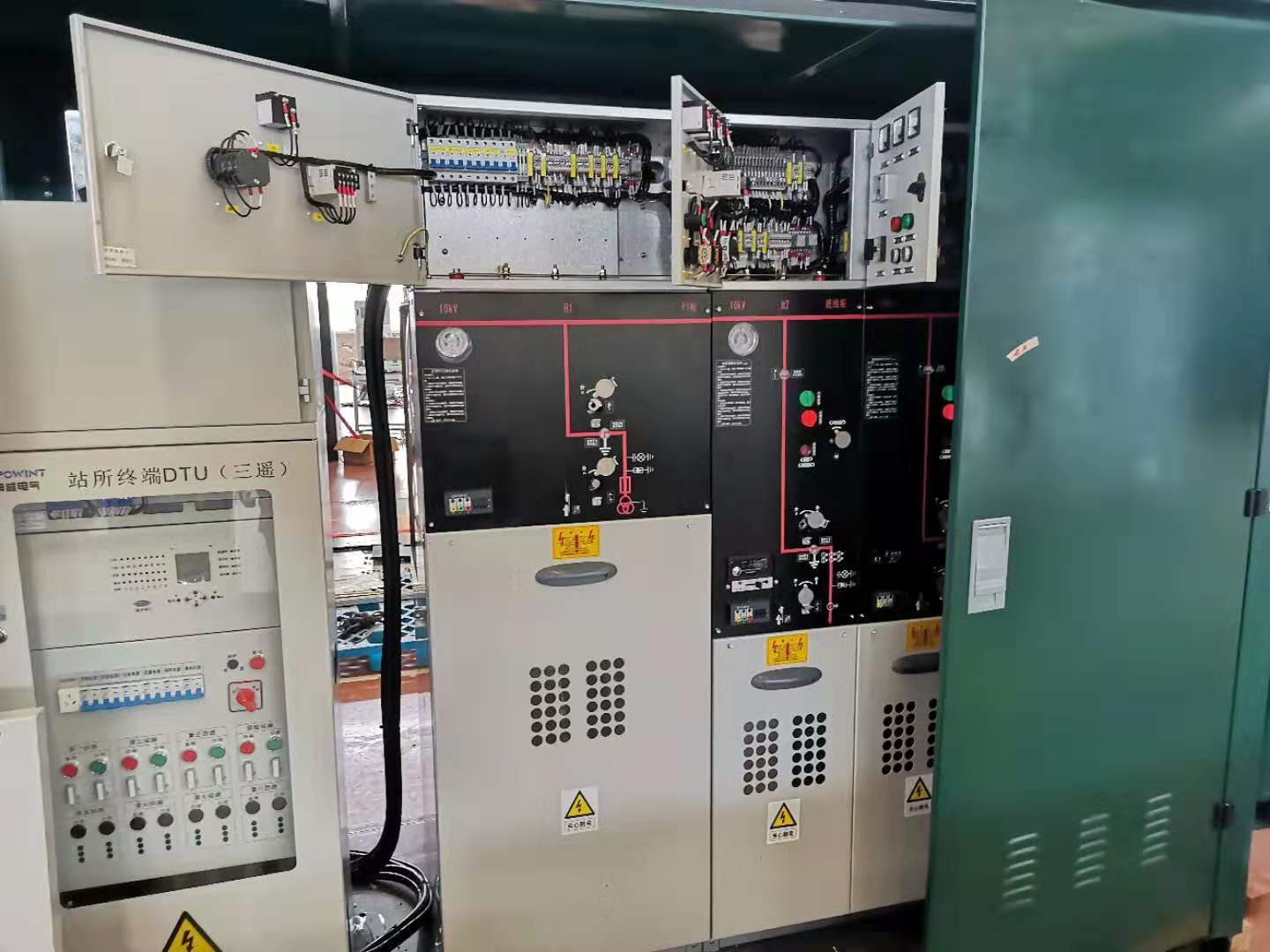

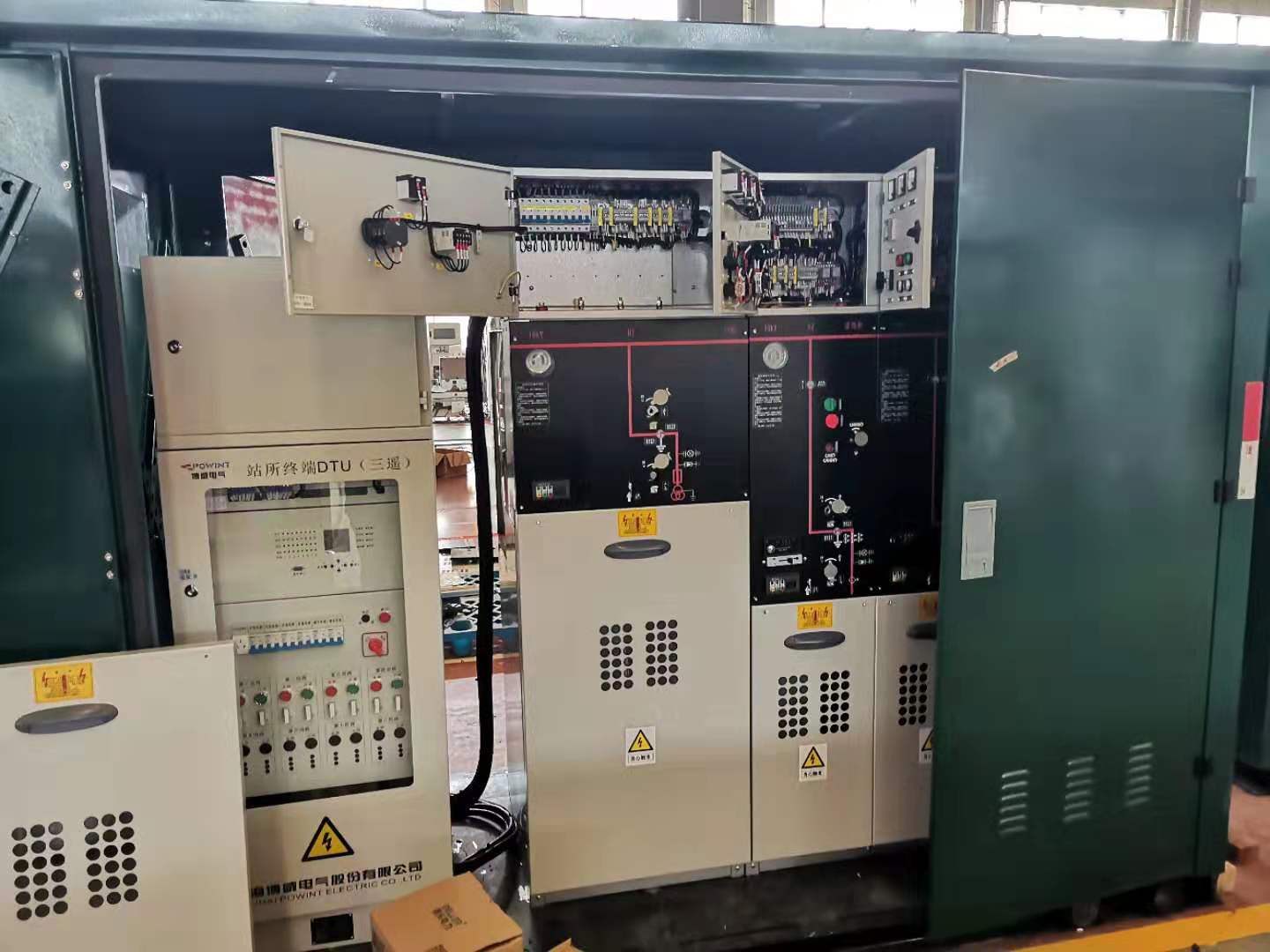

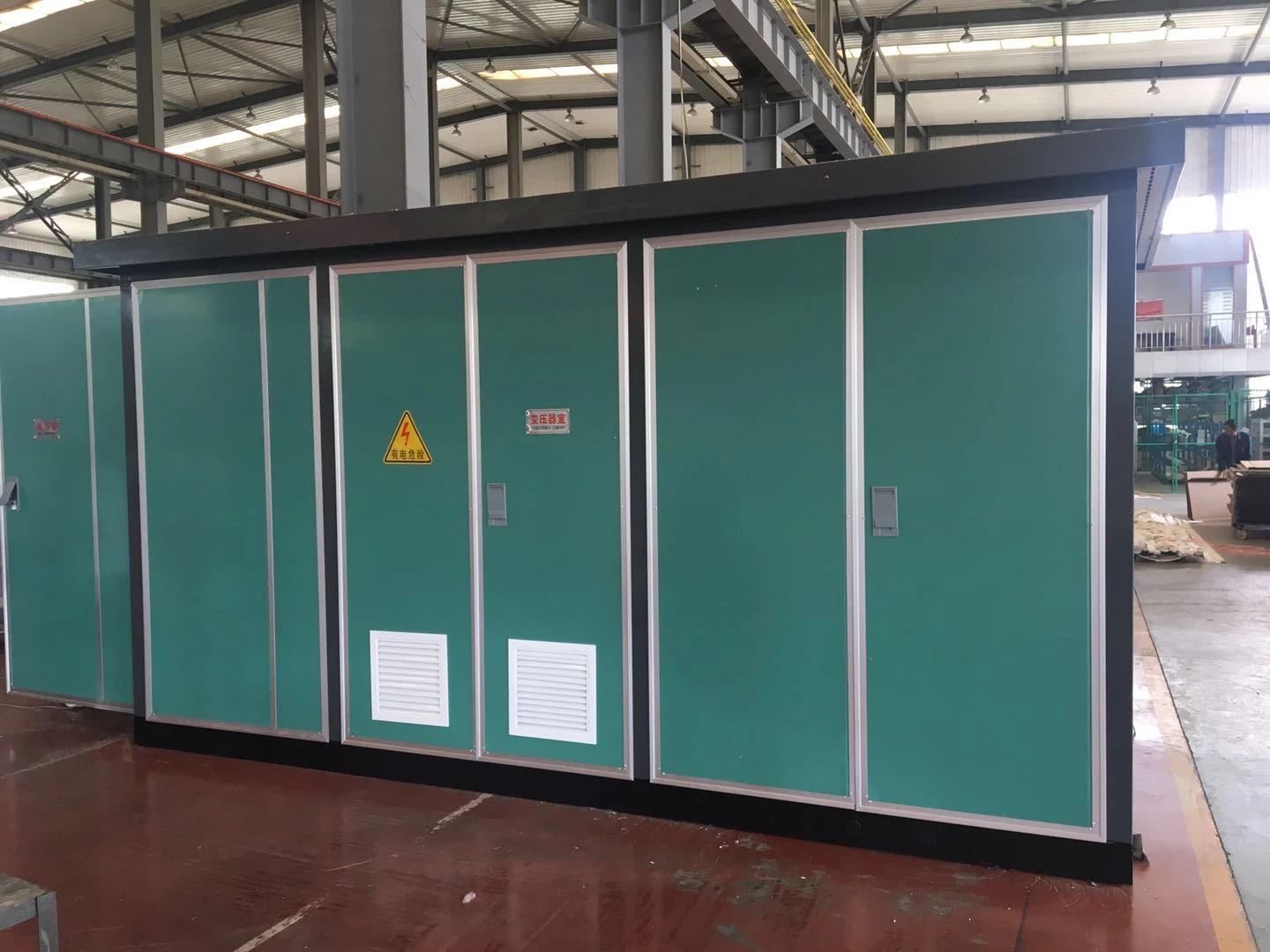

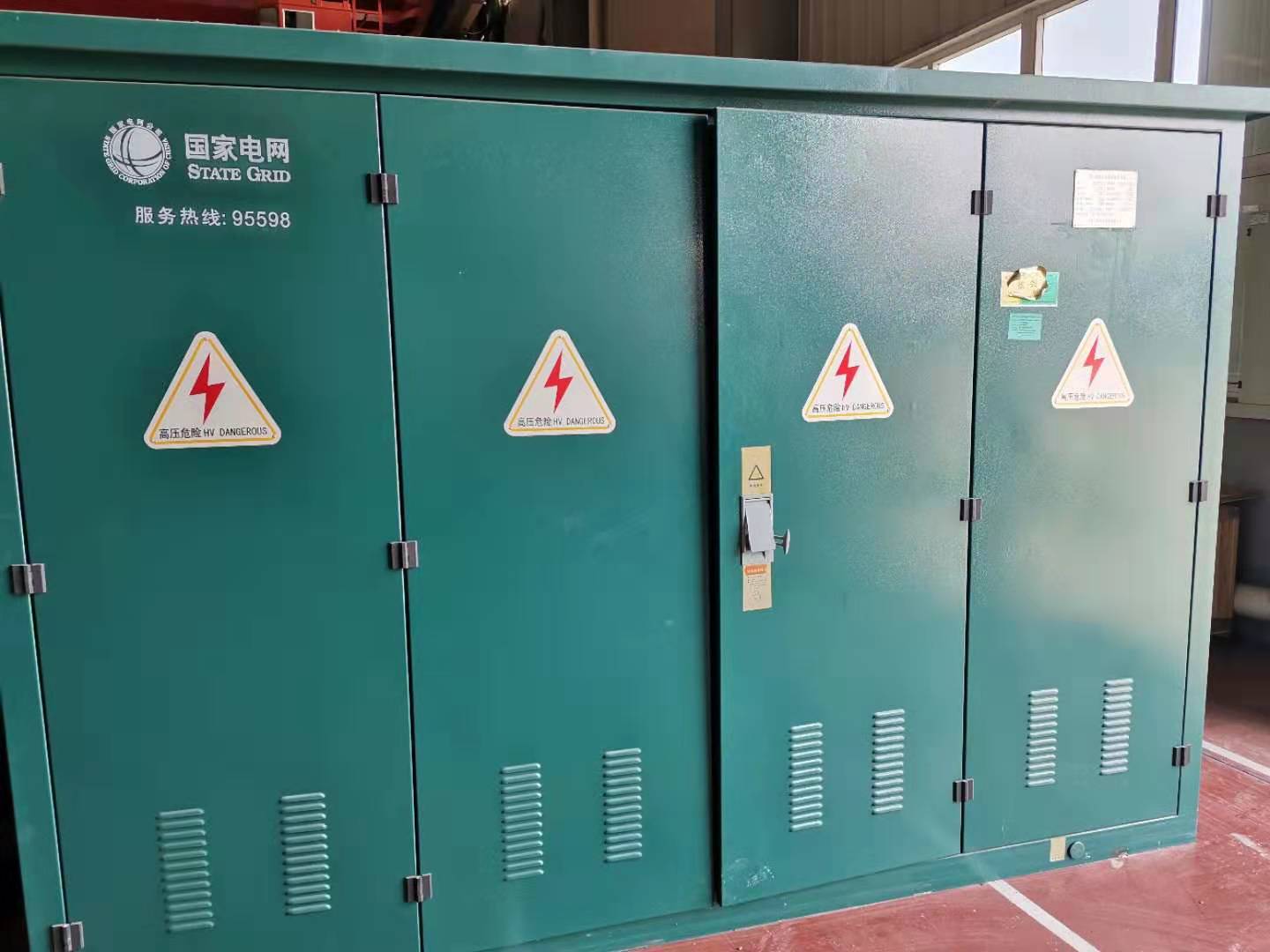

صورة المنتج
